1. Vẽ sketch khung hàn:
Hoặc download Sketch
2. Mở thanh công cụ Weldments, kích vào lệnh View > Toolbars > Weldments
Xuất hiện thanh công cụ Weldments như hình:
3. Trên thanh công cụ Weldments, chọn lệnh sau Structural Member

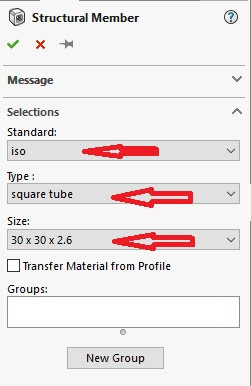

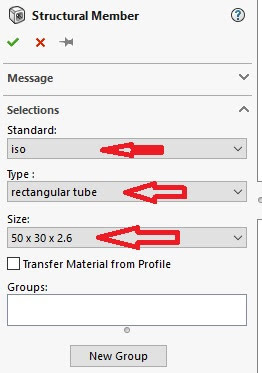

4. Xuất hiện hộp thoại & chọn thuộc tính như hình:

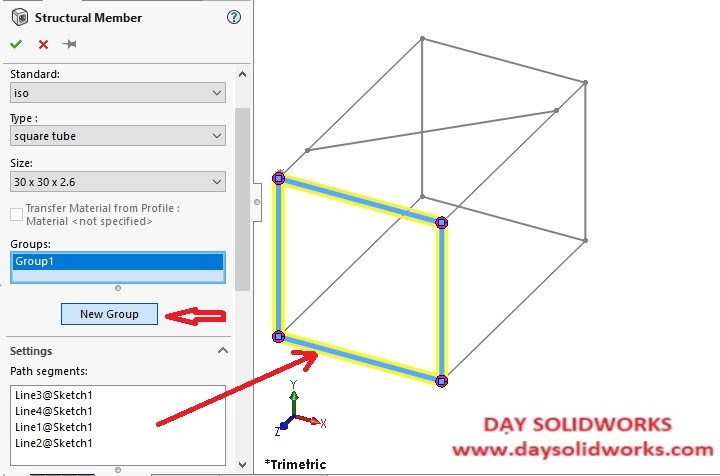

Tiếp theo kích vào New Group để tạo Group 1. Sau đó chọn các cạnh như hình vẽ:

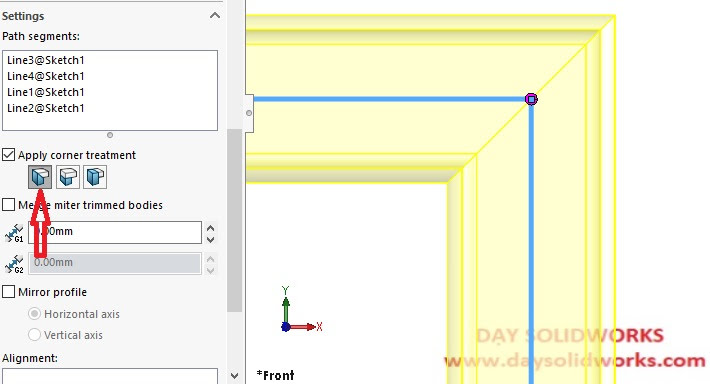

5. Để xử lý góc giao của 2 ống được tạo từ góc xén 45 độ ta chọn thuộc tính dưới

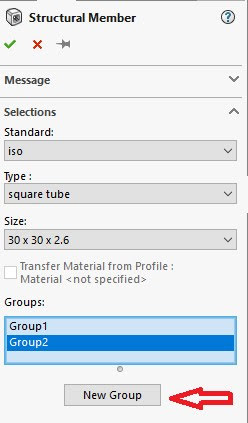

6. Để tạo các khung ống tiếp theo ta kích tiếp vào New Group để tạo Group 2

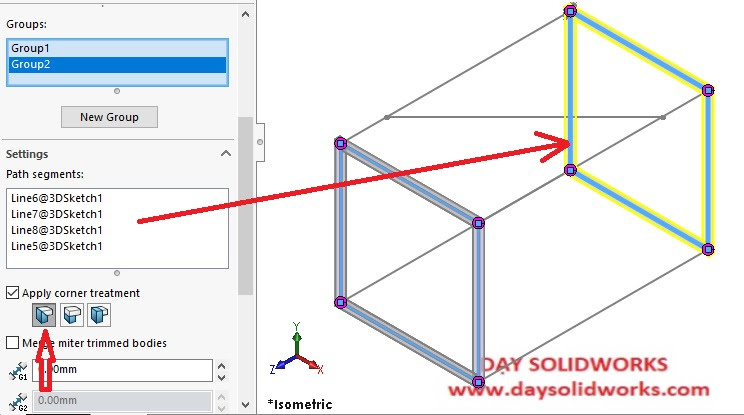

7. Sau đó kích chọn 4 cạnh và thuộc tính như hình

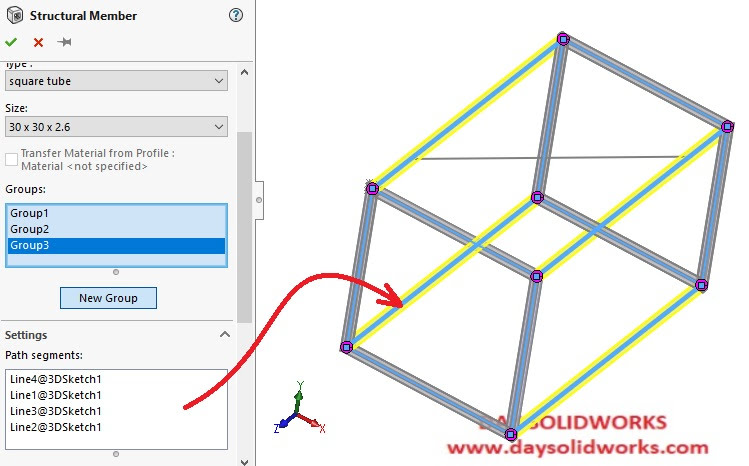

8. Tiếp theo kích vào New Group để tạo Group 3. Sau đó chọn các cạnh như hình vẽ:
9. Trên thanh công cụ Weldments, chọn lệnh sau Structural Member

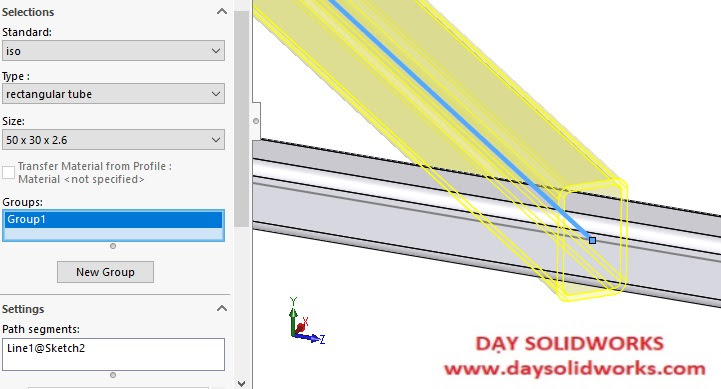

10. Xuất hiện hộp thoại & chọn thuộc tính như hình:

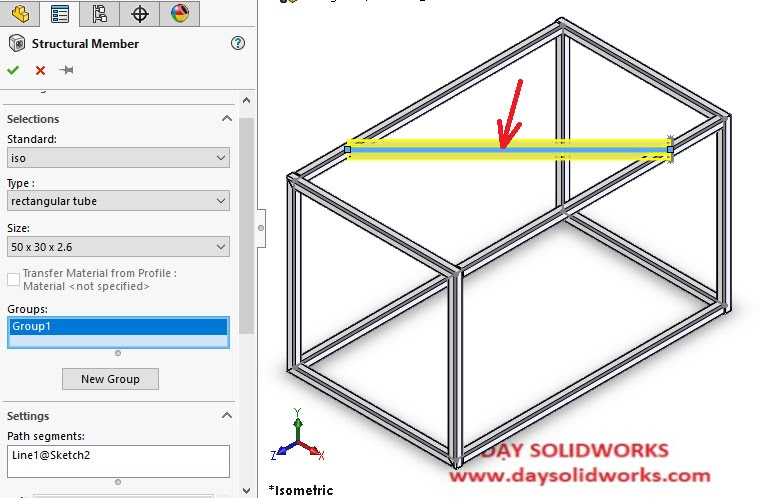

11. Tiếp theo chọn trực tiếp vào cạnh còn lại ta được
12. Thử xoay hình phóng to đầu ống chữ nhật vừa tạo ta thấy hướng đặt ống không đúng

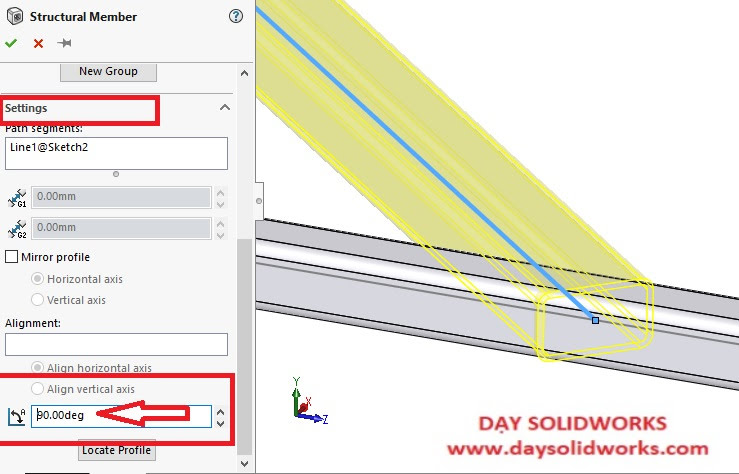

13. Ta xoay hướng ống hình chữ nhật. Trong phần Setting xoay lai góc 90 độ như hình
14. Kích OK ta được

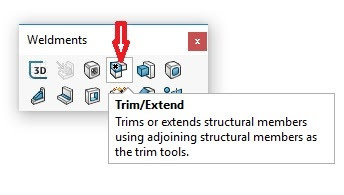

15. Cắt bỏ phần dư của 2 đầu ống hình chữ nhật. Chọn lệnh Trim/Extend
16. Xuất hiện hộp thoại và chọn thuộc tính như dưới

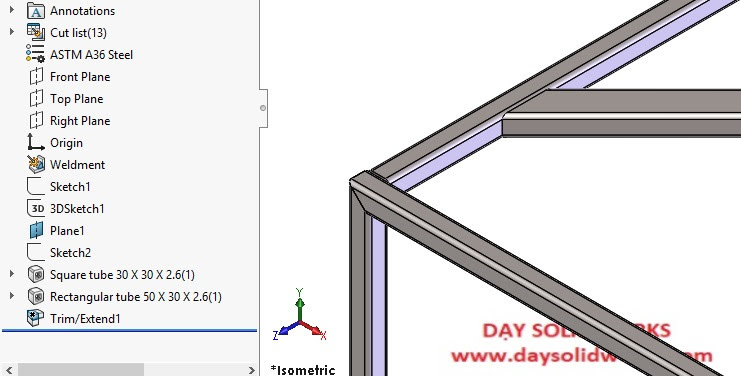

17. Kích OK ta được

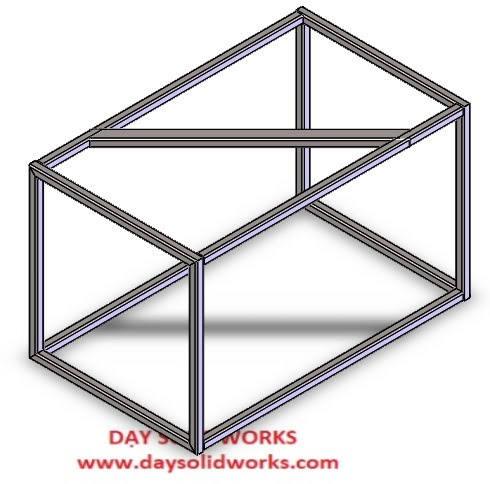

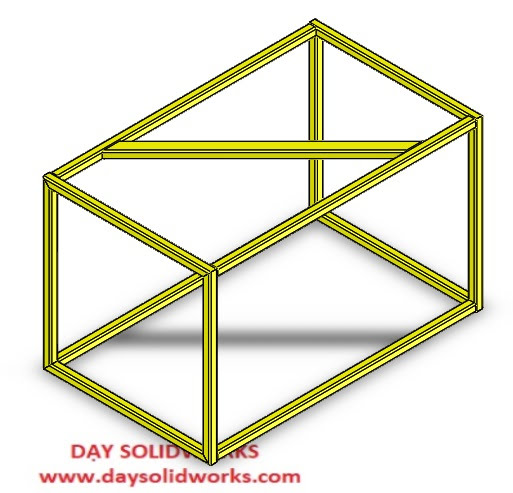

18. Vậy là đã hoàn thành tạo khung
