BÀI TẬP 2 – SHEET METAL SOLIDWORKS

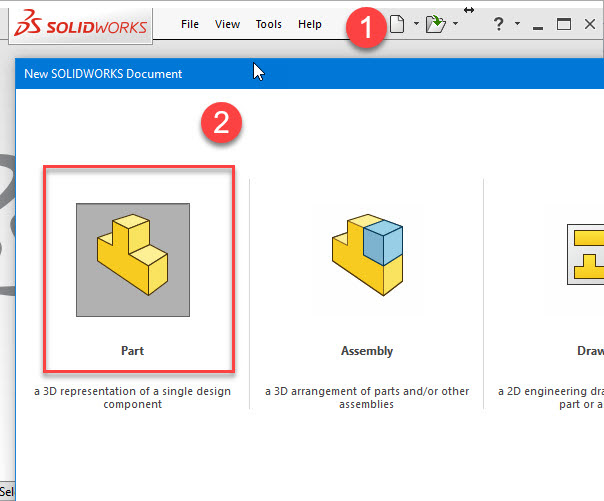

Bước 1: Tạo part mới
Bước 2: Kích phải vào thanh công cụ (Tool bar) và chọn Sheet Metal

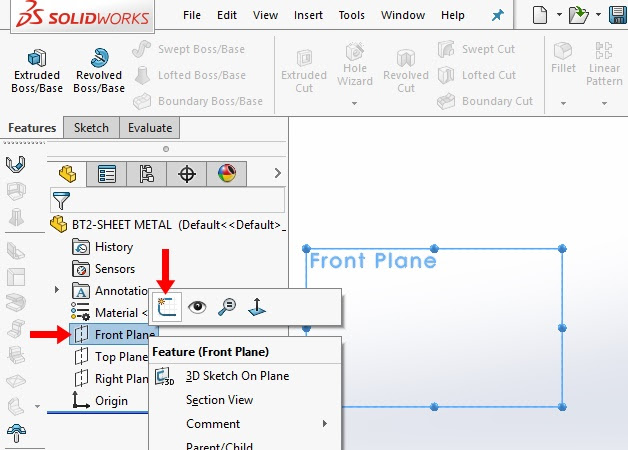

Bước 3: Chọn mặt phẳng Front Plane và tạo Sketch mới

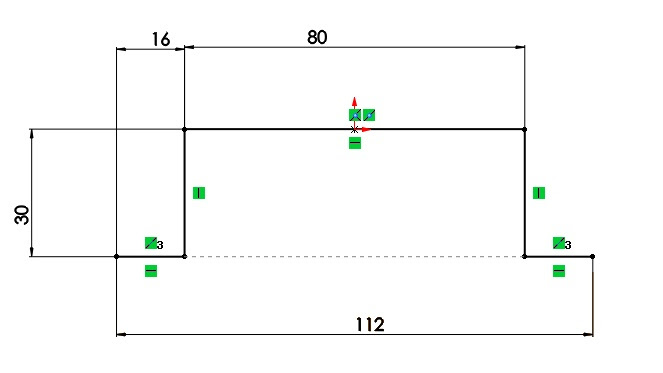

Bước 4: Vẽ biên dạng Sketch như hình

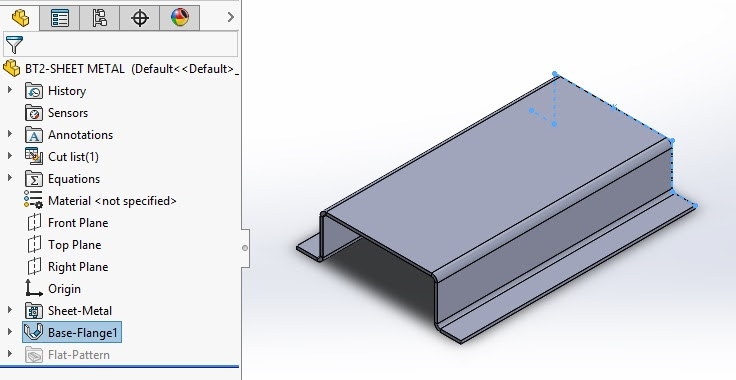

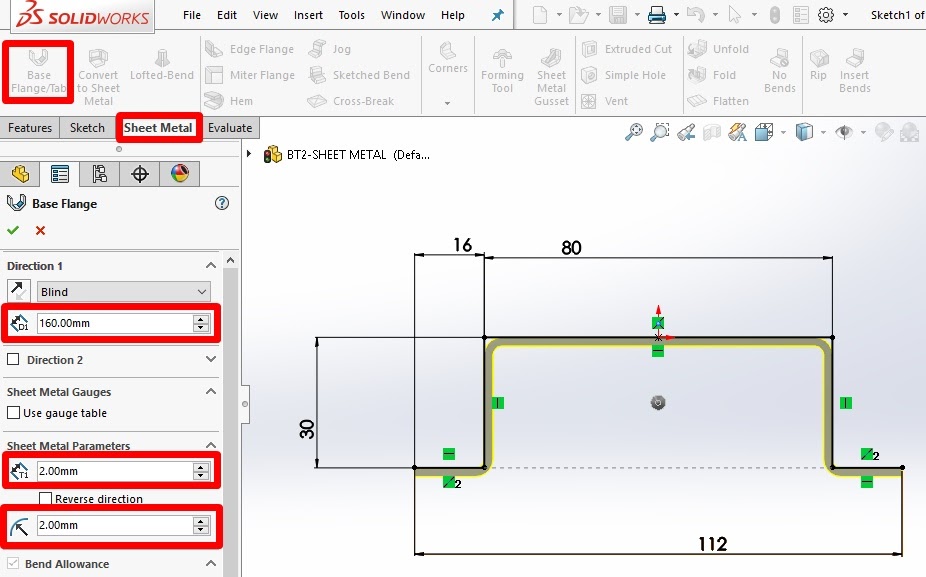

Bước 5: Trên thanh công cụ (Tool bar), chọn Sheet Metal tab, chọn lệnh Base Flange/Tab. Nhập thông số bề dày 2mm

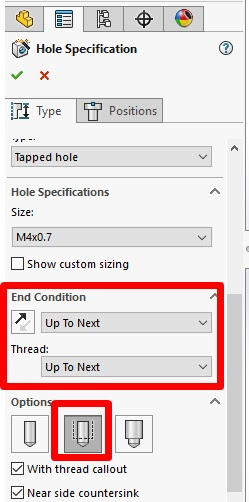

Bước 6: Tạo 2 lỗ ren M4. Dùng lệnh Hole Wizard (trên thanh công cụ Features) (hay Insert > Features > Hole > Wizard).
Chuyển qua Tab Positions:
Lần 1: kích chọn mặt phẳng đặt lỗ ren

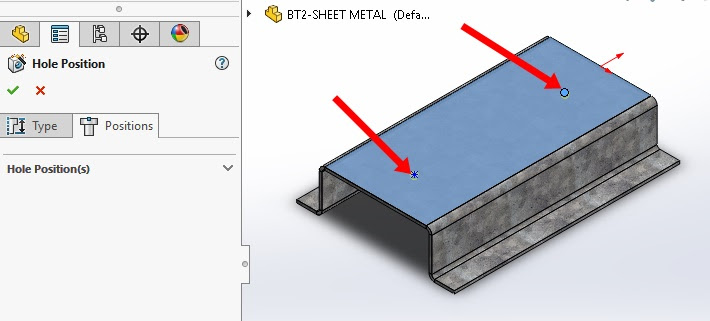

Lần 2: kích đặt vị trí lỗ ren trên mặt phẳng

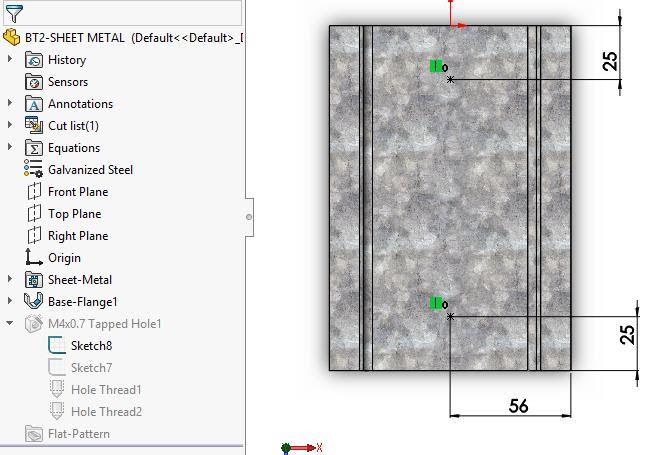

Gắn kích thước lỗ ren

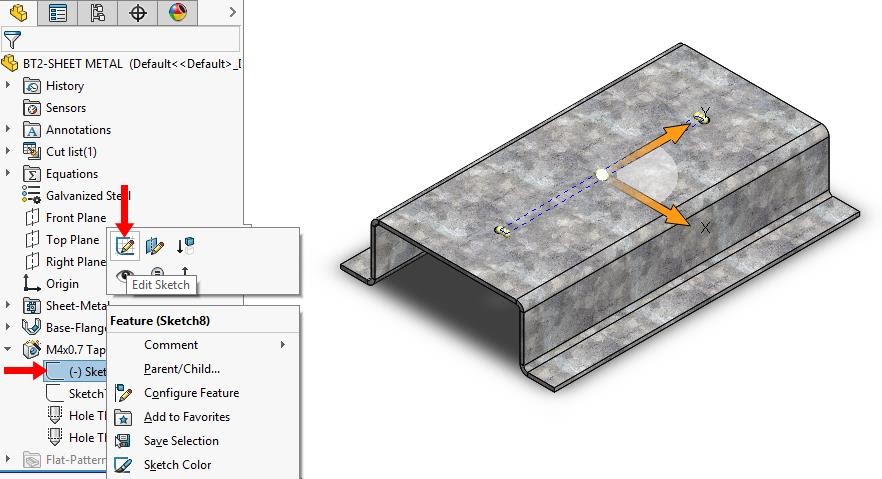

Kích OK ta được
VIDEO HƯỚNG DẪN:
