1/ Vẽ biên dạng Sketch:
2/ Dùng lệnh Extrude Boss/ Base (hay Insert > Boss/Base > Extrude)

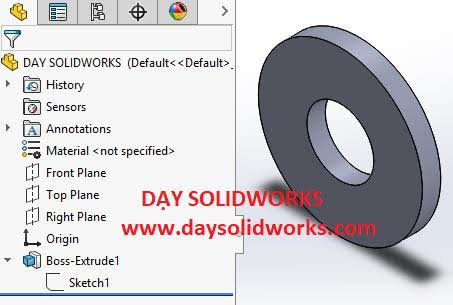

Ta được:
3/ Chọn mặt phẳng phía trước, dùng lệnh sketch để vẽ biên dạng
4/ Dùng lệnh Extrude Boss/ Base (hay Insert > Boss/Base > Extrude)
Ta được:
5/ Chọn mặt phẳng phía trước, dùng lệnh sketch để vẽ biên dạng
6/ Dùng lệnh Extruded Cut (hay Insert > Cut > Extrude)
Ta được:
7/ Dùng lệnh Circular Pattern (hay Insert > Pattern/Mirror > Circular Pattern)
Ta được:
8/ Chọn mặt Right Plane. Tạo sketch với 2 điểm
9/ Dùng lệnh Tools > Routing > Routing Tools > Routing Library Manager . Xuất hiện hộp thoại:
10/ Chọn Tab : Routing Component Wizard. Lựa chọn Piping và sau đó chọn Next
11/ Xuất hiện hộp thoại, chọn thuộc tính End Flange và sau đó chọn Next
12/ Hộp thoại xuất hiện:
13/ Thiết lập điểm Cpoint. Kích Add ở trên:
14/ Sau khi kích Add, Solidworks sẽ trở lại môi trường Part chứa file.
Kích OK ta được điểm Cpoint:
15/ Thiết lập điểm Rpoint. Kích Add ở dưới:
16/ Sau khi kích Add, Solidworks sẽ trở lại môi trường Part chứa file.
Kích OK ta được điểm Rpoint.
17/ Kích Next trong hộp thoại. Xuất hiện tiếp phần xác định trục
18/ Xác định trục quay Axis of Rotation. Chọn Add như hình
19/ Xuất hiện hộp thoại. Chọn New
20/ Trở về môi trường Part ta chọn như hình:
Kích OK ta được trục quay Axis of Rotation
21/ Xác định trục Vertical. Chọn Add như hình
22/ Xuất hiện hộp thoại. Chọn New
23/ Trở về môi trường Part ta chọn như hình:
Kích OK ta được trục Vertical
24/ Tạo ràng buộc tham khảo Mate Reference
25/ Kích Add. Trở về môi trường Part ta chọn như hình:
26/ Kích Add tiếp theo
27/ Trở về môi trường Part ta chọn như hình:
Kích OK ta được:
28/ Kích Next vài lần cho đến khi xuất hiện hộp thoại lưu
Kích Finish là chúng ta đã hoàn thành việc tạo thư viện cho Flange theo ý mình.
