Để tạo một lắp ráp bản lề có thể thay đổi kích thước tuỳ ý, bạn cần thiết kế các chi tiết bản lề và chốt phải có mối quan hệ ràng buộc về kích thước. Sau đó bạn có thể điều chỉnh kích thước khi cần thiết, và lắp ráp bản lề vẫn đáp ứng các mục đích thiết kế.
Phương pháp:
– Tạo Sketch chung.
– Tạo các cấu hình con trong 1 chi tiết.
– Tạo một chi tiết mới trong môi trường lắp ráp.
I. Tạo chi tiết Bản lề:

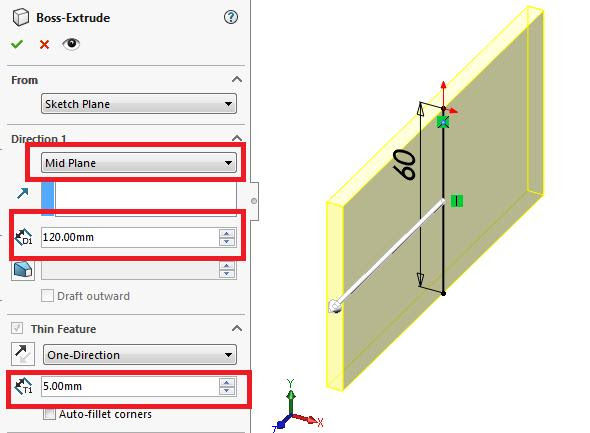

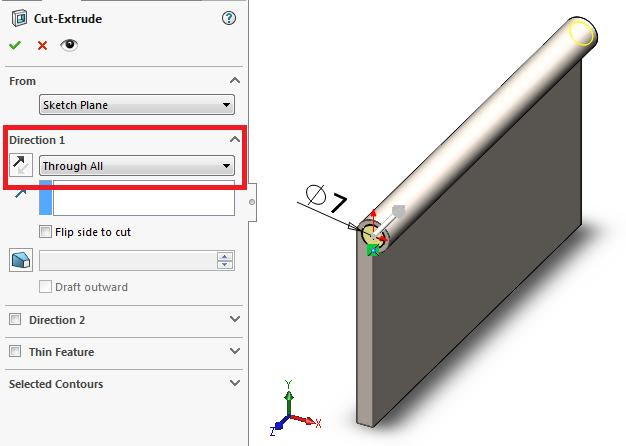

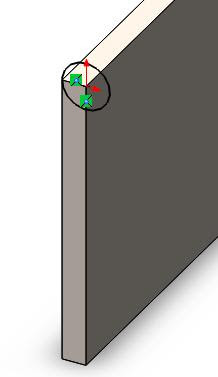

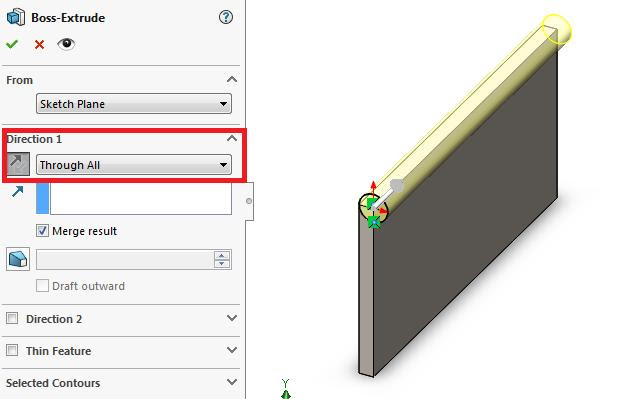

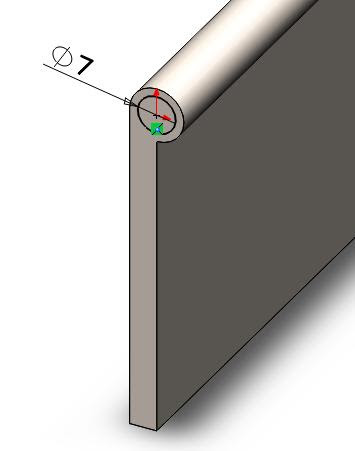

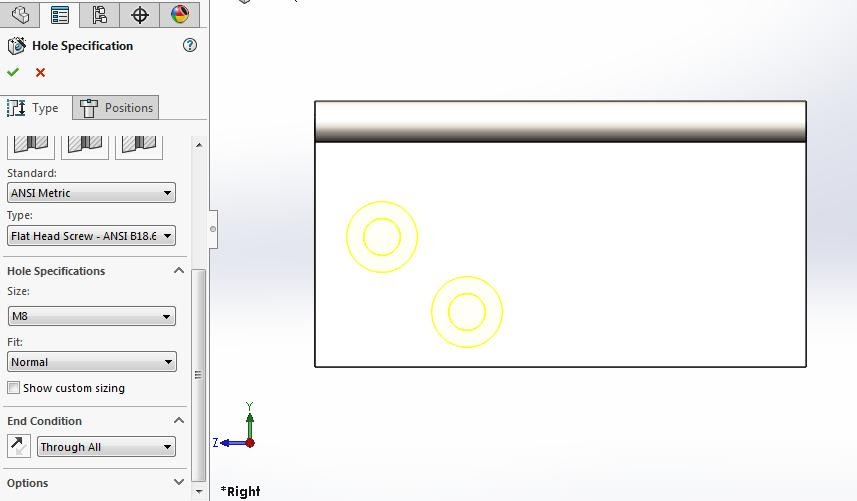

– Chọn Hole Type/Countersink.
– Dưới Standard/Ansi Metric/ Flat Head Screw/ Size/ M8.
– Dưới End Condition/ Through All.
– Chọn qua Tab Positions
– Kích chọn lên mặt phẳng như hình.

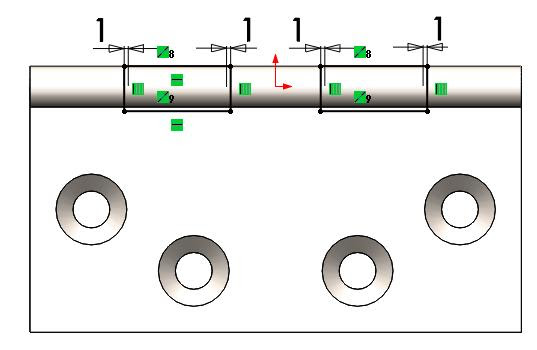

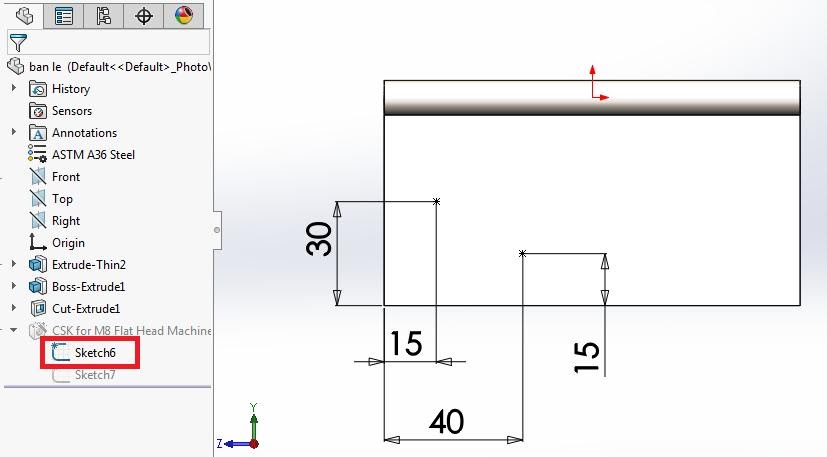

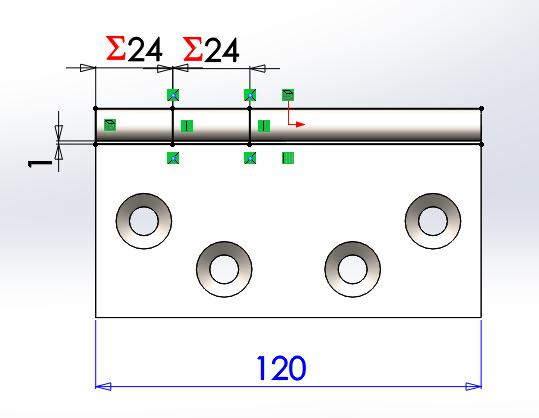

– Edit Sketch vị trí 2 lỗ để gắn kích thước như hình:

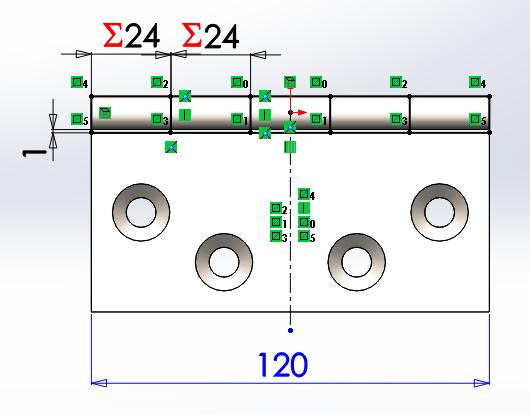

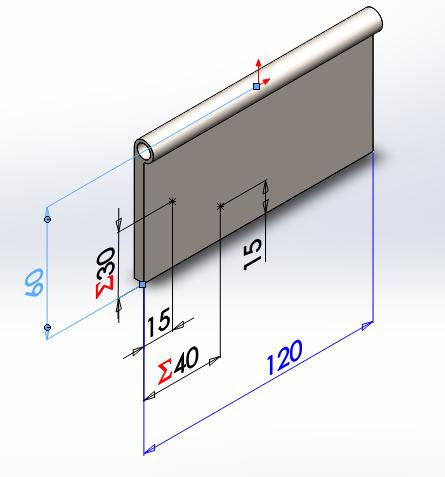

– Gắn kích thước 30mm = 60mm / 2
– Gắn kích thước 40mm = 120mm / 3
– Gắn kích thước 24mm = 120mm / 5

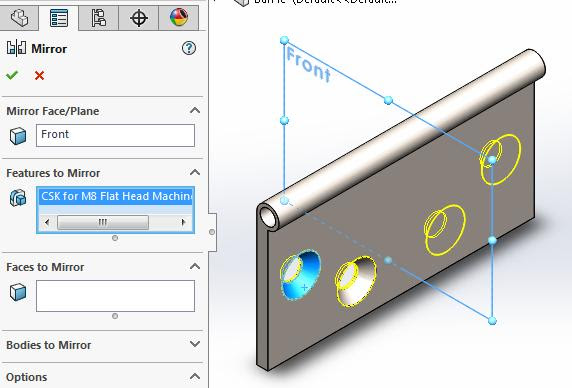

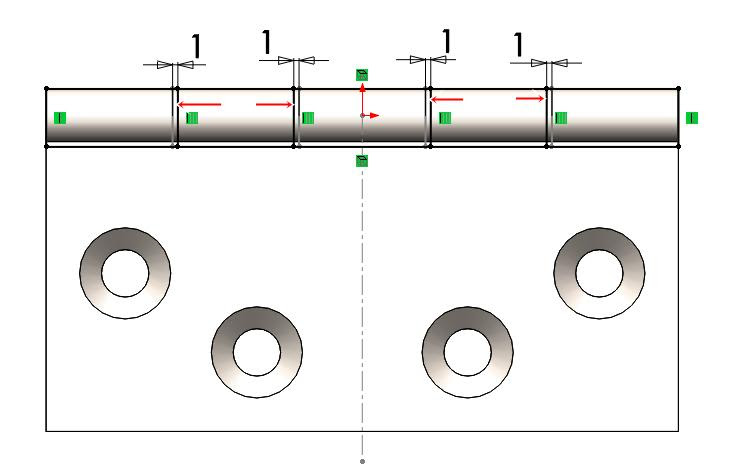

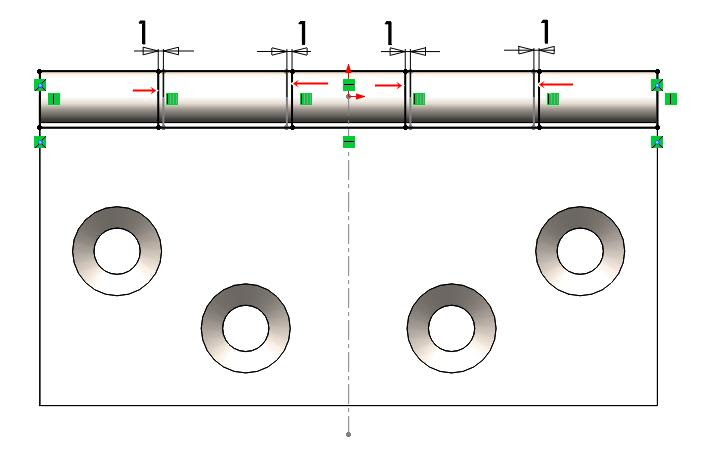

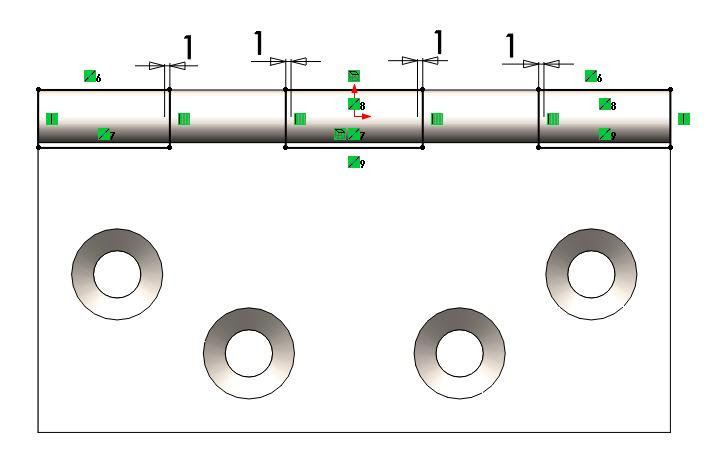

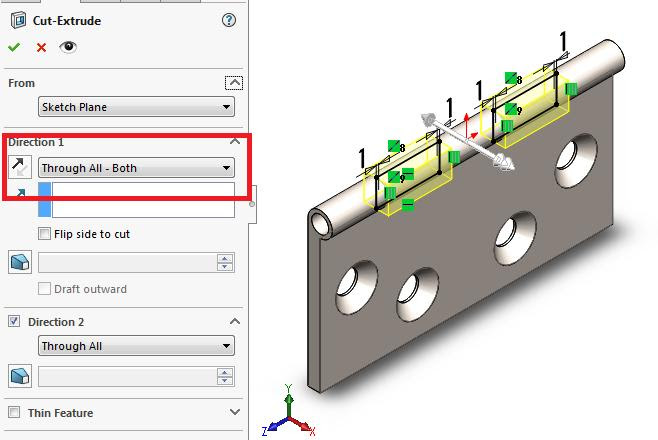

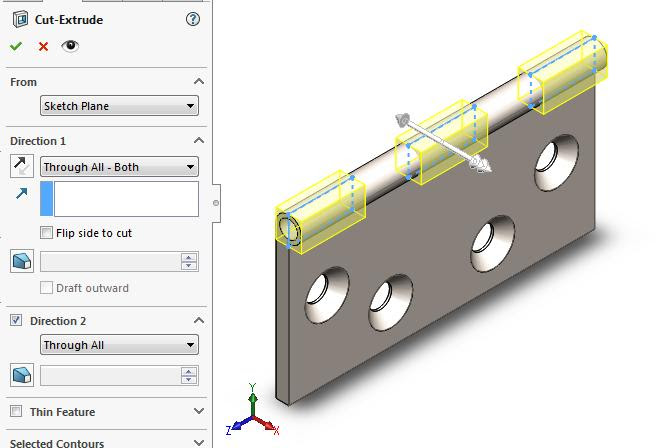

– Lấy đối xứng sketch như hình:

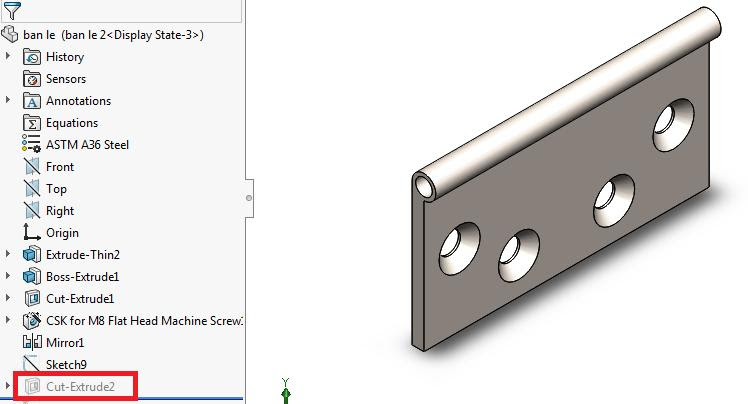

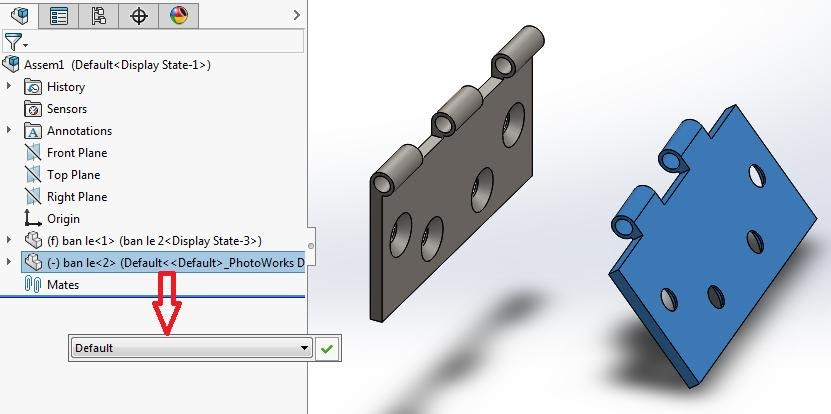

Trên cây thư mục, chọn qua Tab Configurations / Add Derived Configurations/ Configuration name / Ban le 2
II. LẮP RÁP BẢN LỀ (ASSEMBLY):

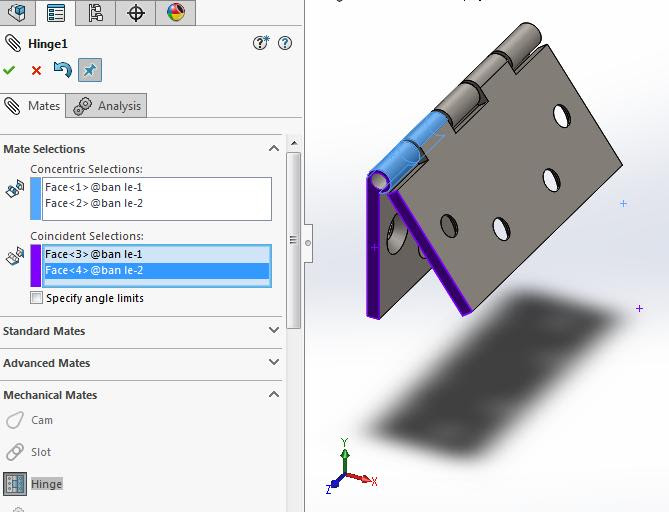

Chọn Mate / Mechanical Mates / Hinge

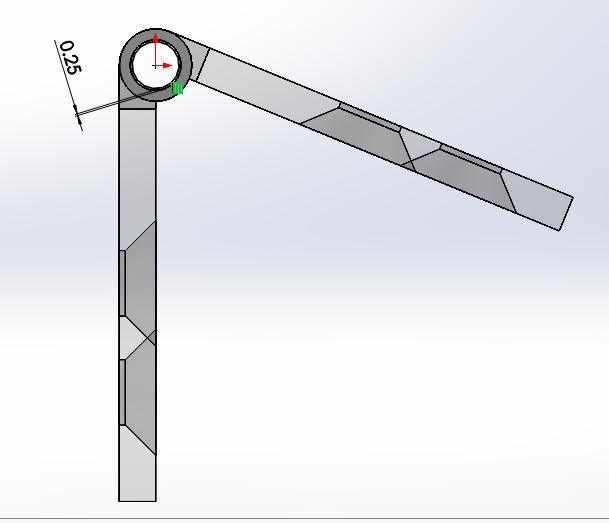

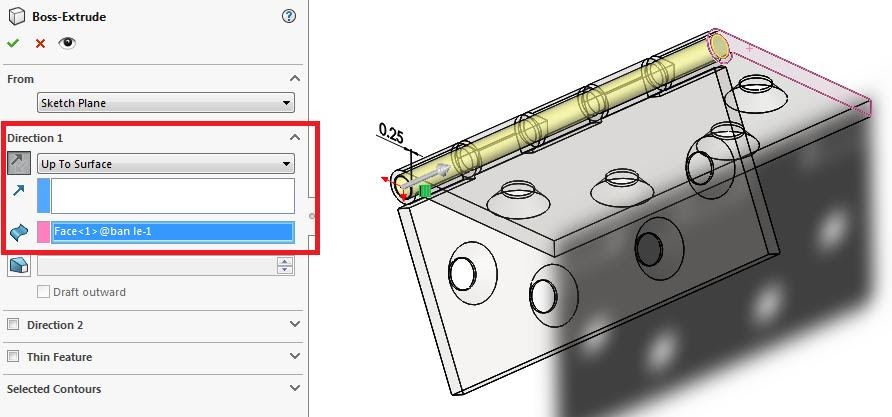

– Kích chuột phải vào Part mới tạo chọn Edit Part. Chọn mặt phẳng & vẽ biên dạng Sketch như hình.Offset vào 0.25mm

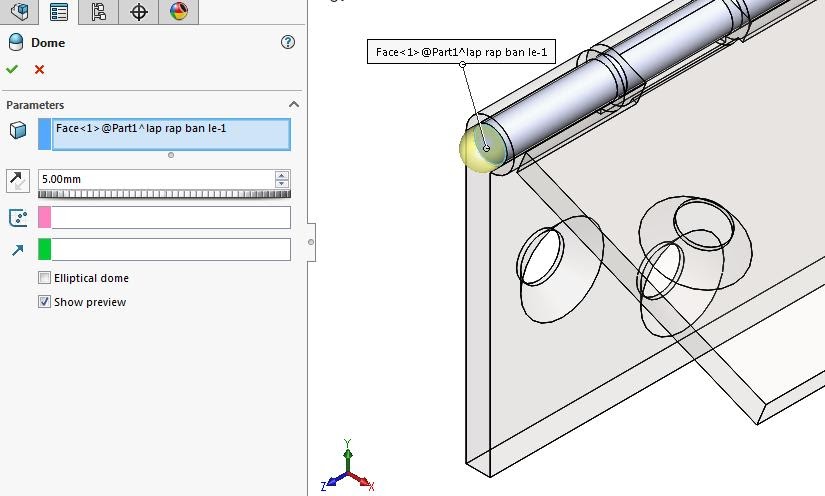

– Tạo tương tự chỏm cầu còn lại.

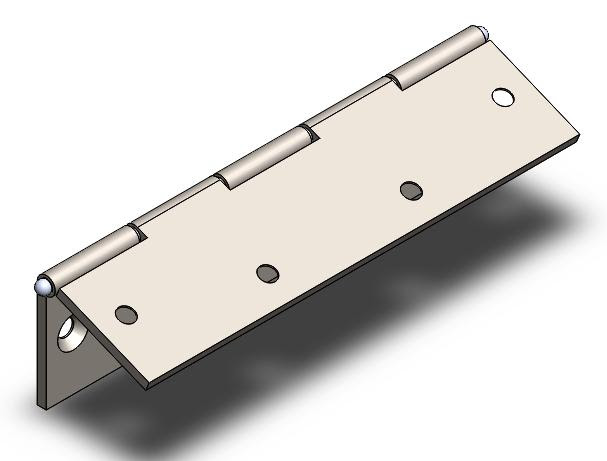

Ta được như hình:
III. THAY ĐỔI KÍCH THƯỚC:
Khi ta thay đổi kích thước chiều dài hay rộng của chi tiết bản lề thì tất cả cụm lắp ráp sẽ thay đổi theo.
Ví dụ bây giờ tang kích thước chiều dài chi tiết bản lề lên gấp đôi từ 120mm thành 240mm. Sau đó kích lệnh Rebuild trong chi tiết bản lề & assembly ta được cụm bản lề thay đổi như hình
CHÚC MỪNG BẠN ĐÃ HOÀN THÀNH BÀI HƯỚNG DẪN
