BÀI TẬP 1 – SHEET METAL SOLIDWORKS

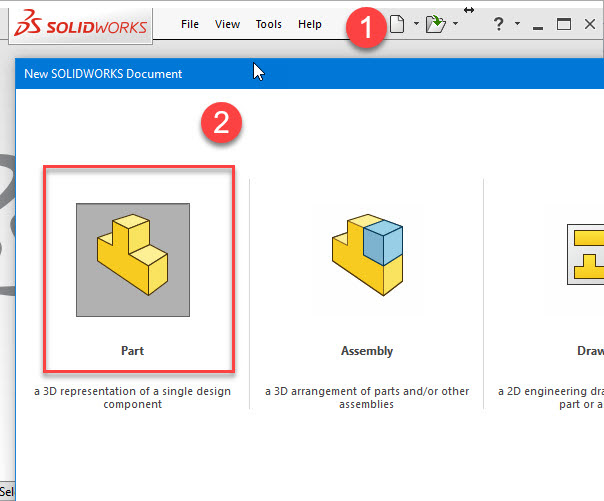

Bước 1: Tạo part mới

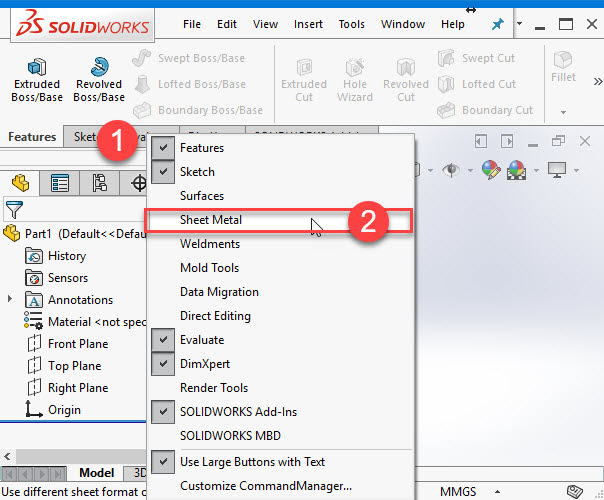

Bước 2: Kích phải vào thanh công cụ (Tool bar) và chọn Sheet Metal

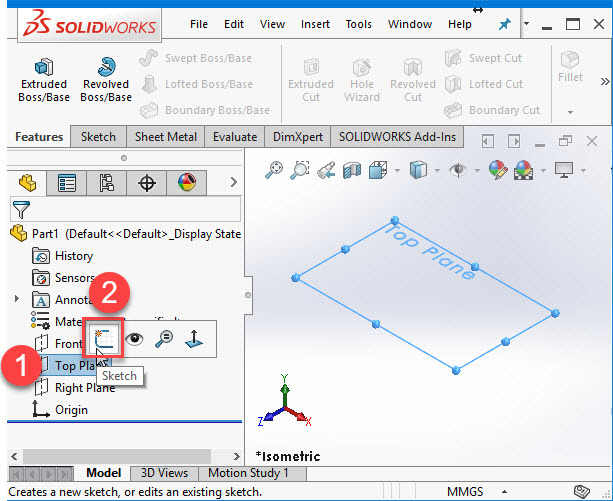

Bước 3: Chọn mặt phẳng Top Plane và tạo Sketch mới

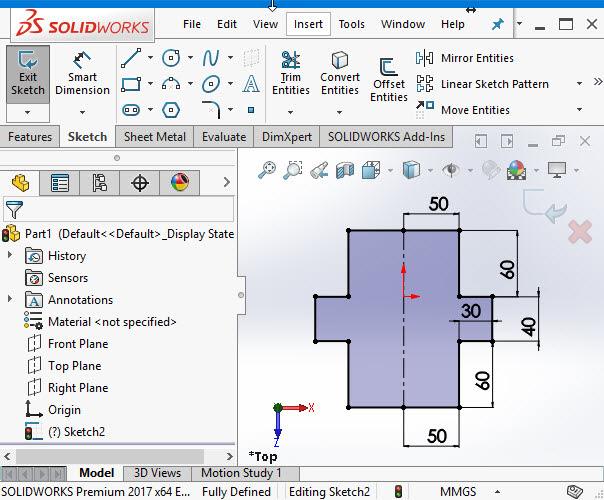

Bước 4: Vẽ biên dạng Sketch như hình

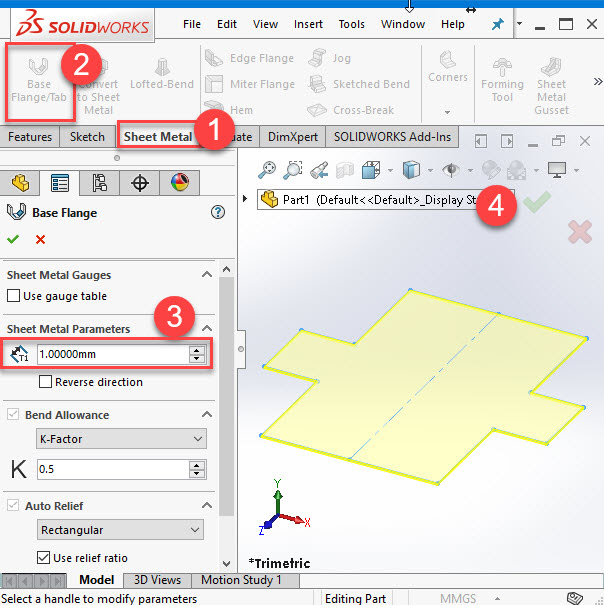

Bước 5: Trên thanh công cụ (Tool bar), chọn Sheet Metal tab, chọn lệnh Base Flange/Tab. Nhập thong số bề dày 1mm

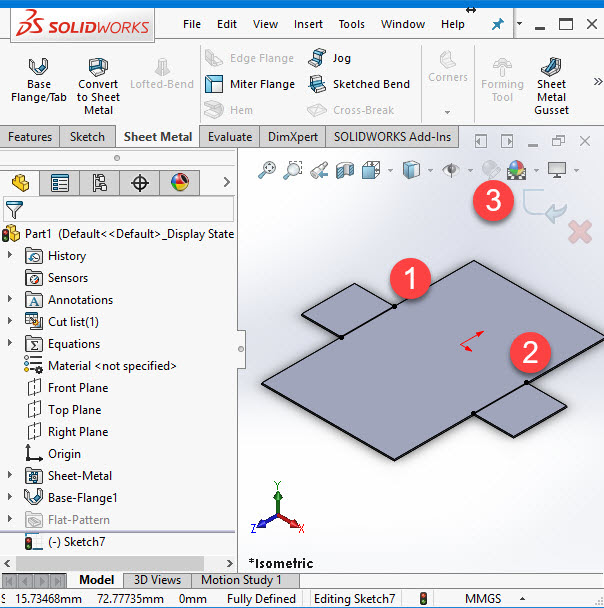

Bước 6: Để chấn tấm kim loại. Trong chi tiết này chúng ta ta vẽ sketch với 2 đường thẳng như hình

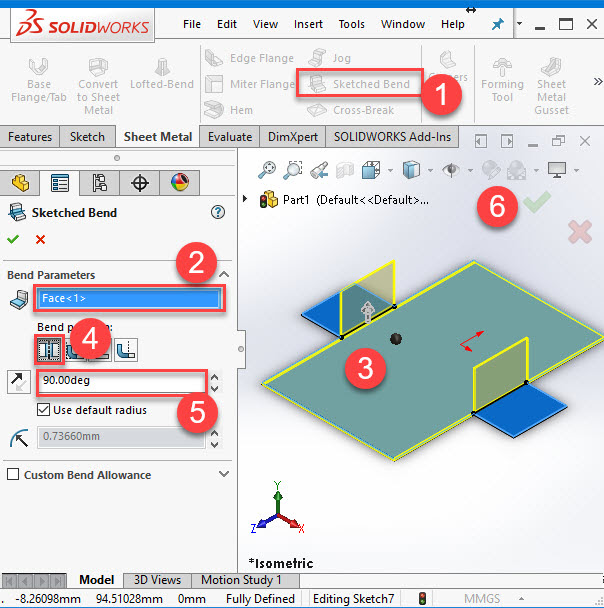

Bước 7: Chọn lệnh Sketched Bend (hay Insert >> Sheet Metal >> Sketched Bend).
Chọn đường thẳng trong sketch vừa rồi làm đường chấn.

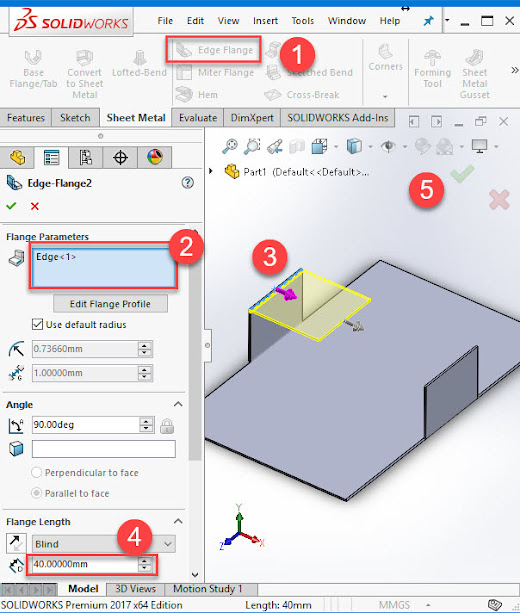

Bước 8: Kéo dài cạnh bằng lệnh Edge Flange. Kéo dài ra đoạn 40mm

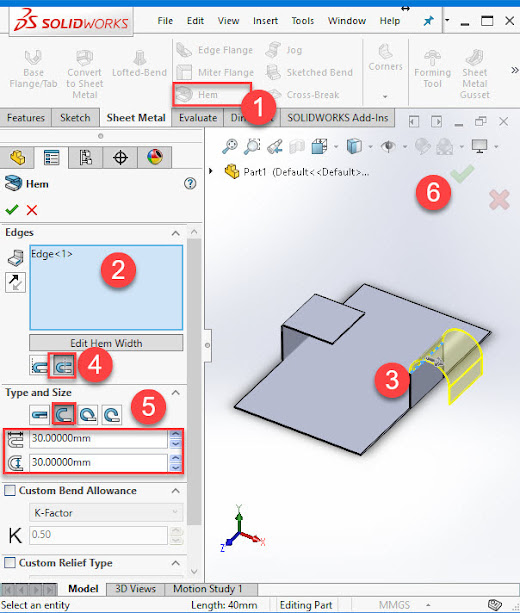

Bước 9: Để uốn viền cho cạnh còn lại ta sử dụng lệnh Hem.

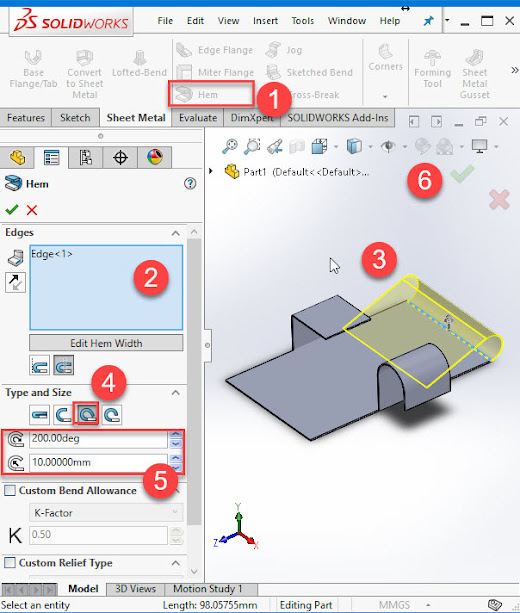

Bước 10: Để uốn viền cho cạnh còn lại ta sử dụng lệnh Hem.
