1. Chọn Front Plane.

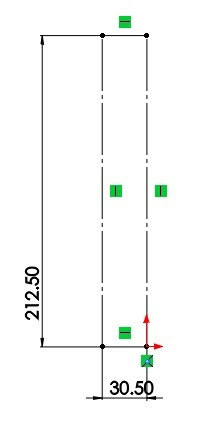

2. Vẽ hình chữ nhật 212.5 x 30.5 như hình:

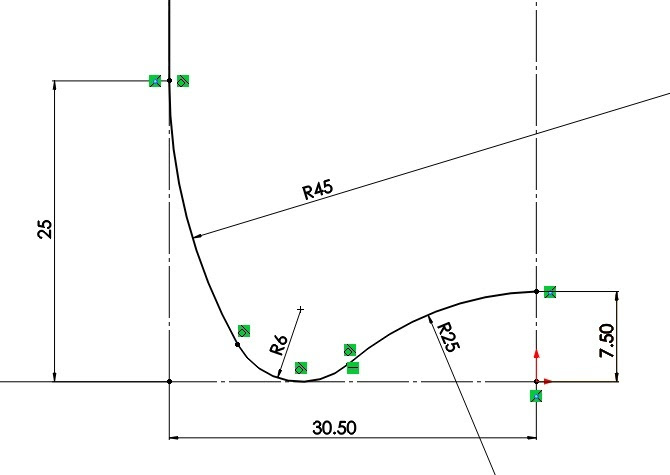

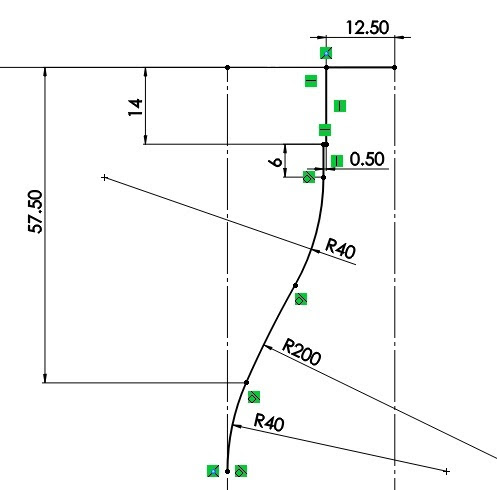

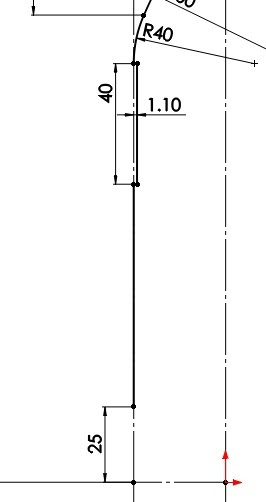

3. Vẽ biên dạng chai ống lần lượt như hình:

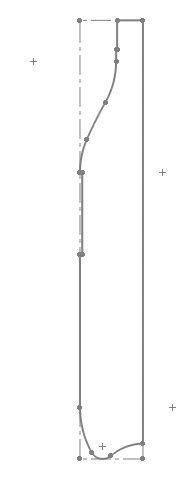

4. Vẽ xong biên dạng sketch hình dáng của chai.

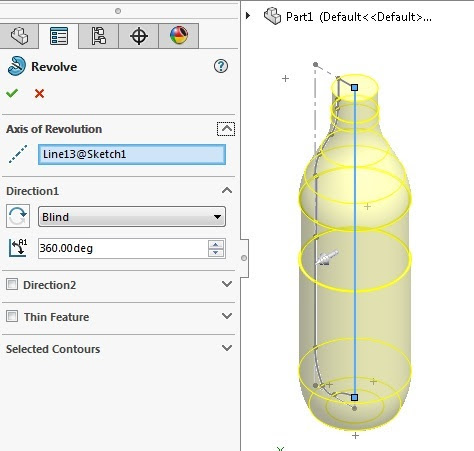

5. Sử dụng lệnh Revolve.

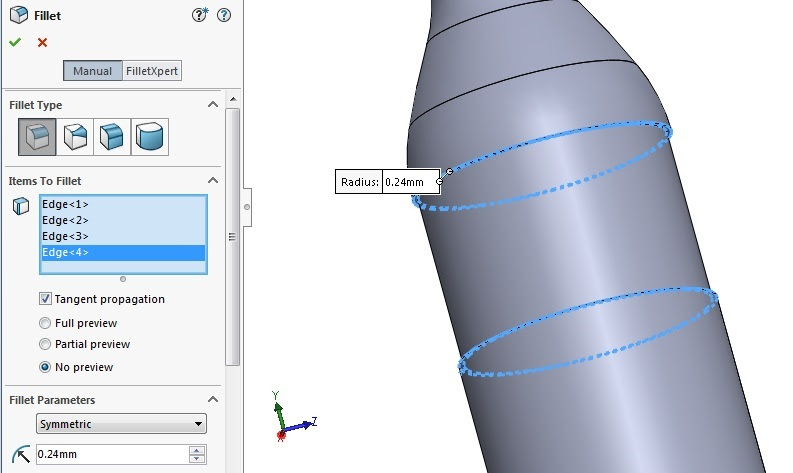

6. Sử dụng lệnh Fillet với R=0.24mm

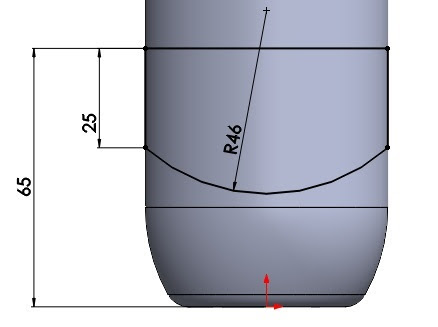

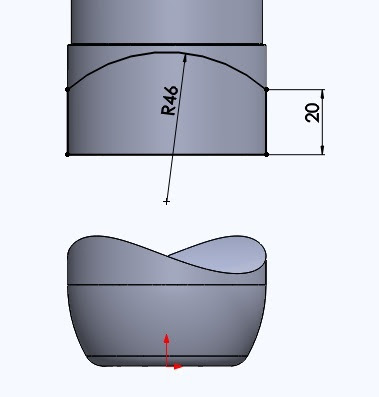

7. Chọn mặt phẳng Front Plane. Vẽ biên dạng như hình:

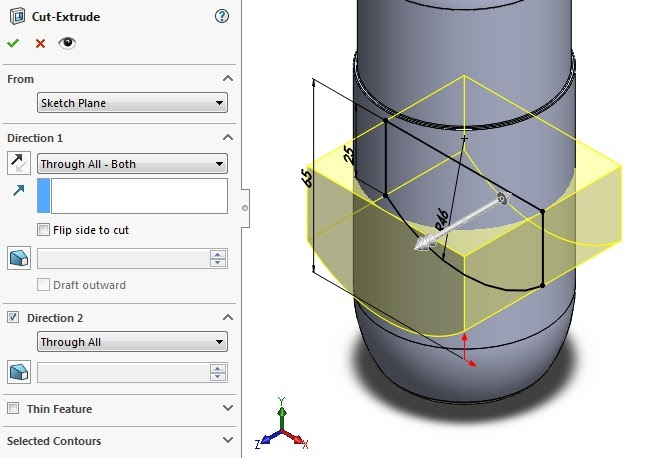

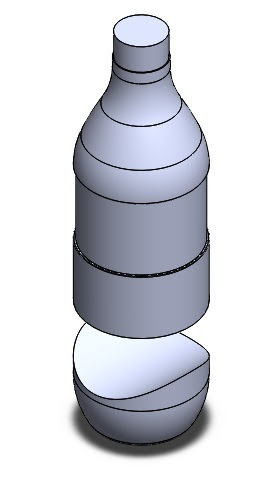

8. Sử dụng lệnh Extrude Cut.

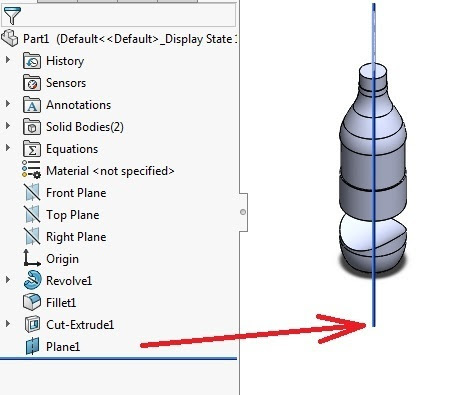

9. Tạo Plane 1 nằm giữa 2 mặt phẳng Front Plane & Right Plane. Sử dụng lệnh Insert > Reference Geometry
> Plane.
10. Chọn Plane 1. Vẽ Sketch với biên dạng như hình:
11. Sử dụng lệnh Extrude Cut.

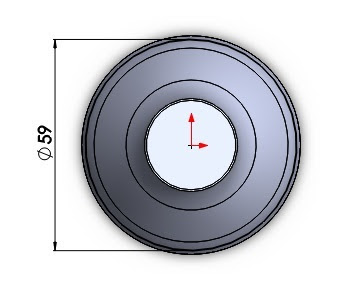

12. Chọn mặt phẳng trên đầu chai & vẽ biên dạng như hình:

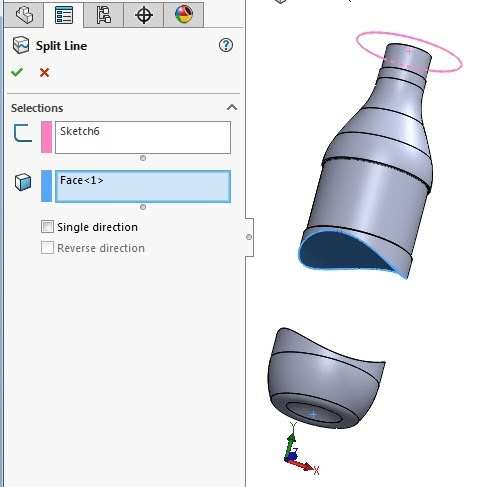

13. Chiếu hình tròn Ø60mm xuống mặt cong vừa cắt như hình. Dùng lệnh Insert > Curve > Split Line:

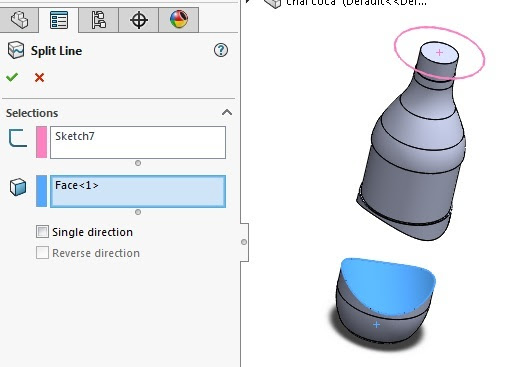

14. Chiếu hình tròn Ø60mm xuống mặt cong vừa cắt như hình. Dùng lệnh Insert > Curve > SplitLine:

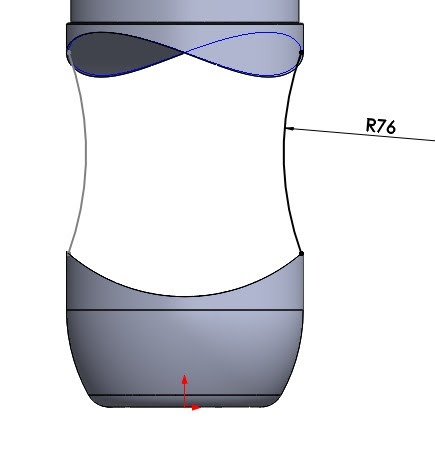

15. Chọn mặt phẳng Front Plane & vẽ biên dạng như hình:

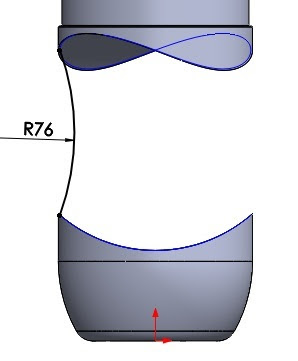

16. Tiếp theo chọn mặt phẳng Front Plane & vẽ biên dạng như hình:

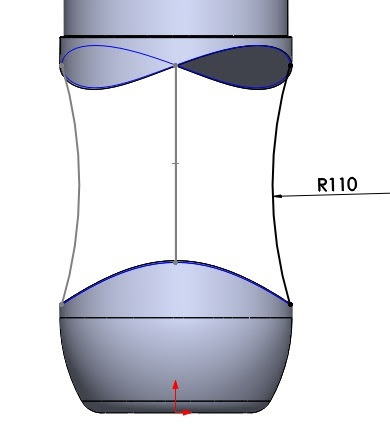

17. Tiếp theo chọn mặt phẳng Right Plane & vẽ biên dạng như hình:

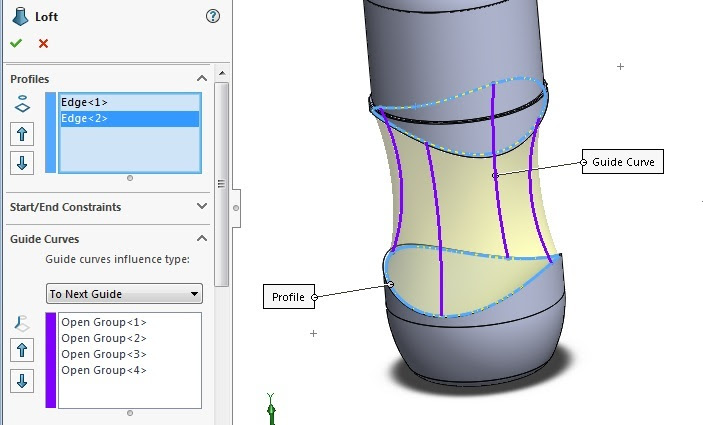

18. Dùng lệnh Loft ta được:

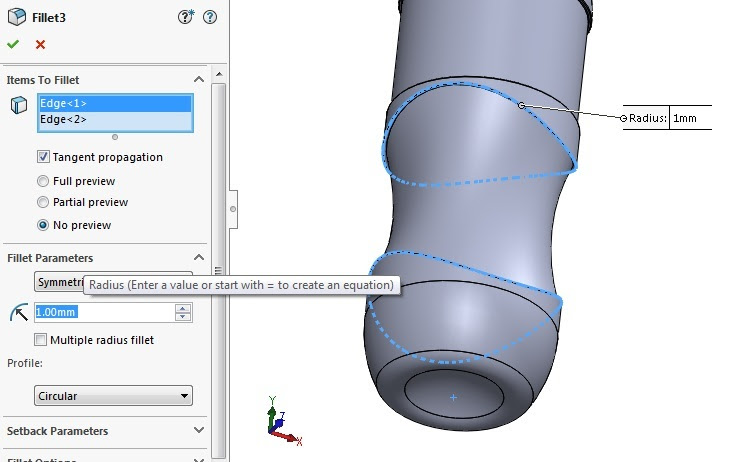

19. Dùng lệnh Fillet với R=1mm cho 2 cạnh như hình:

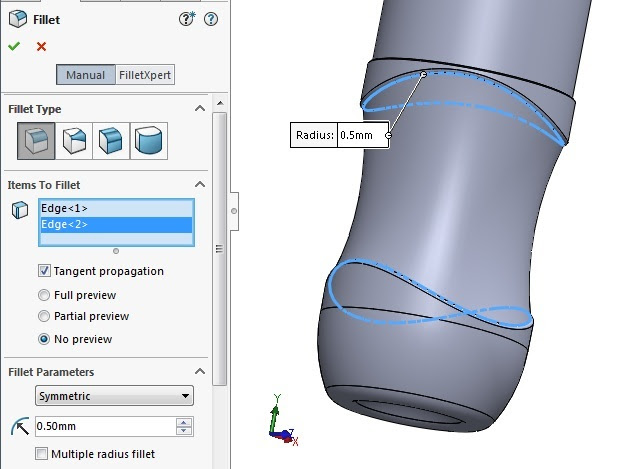

20. Dùng lệnh Fillet với R=0.5mm cho 2 cạnh như hình:

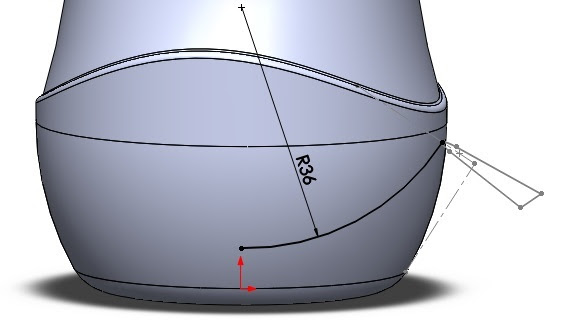

21. Chọn mặt phẳng Right Plane và vẽ sketch như hình:

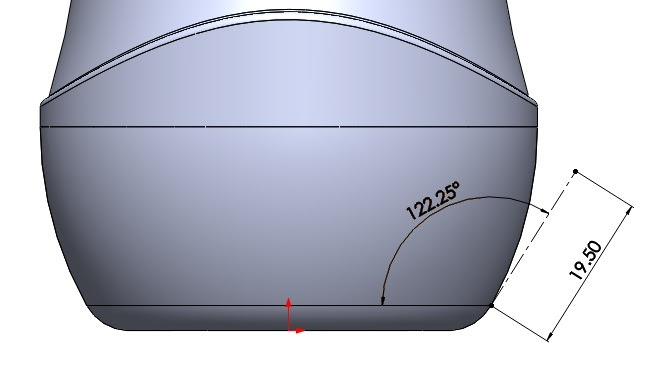

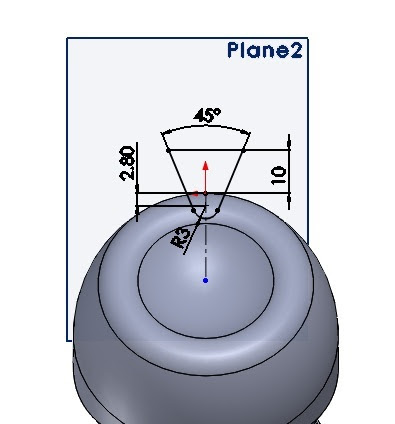

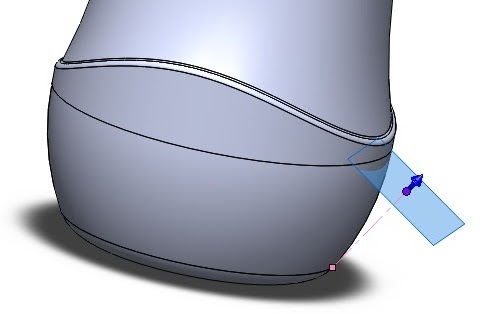

22. Tạo mặt phẳng vuông góc với đoạn thẳng 19.5mm và vẽ sketch như hình:
23. Chọn Right Plane và vẽ sketch như hình:

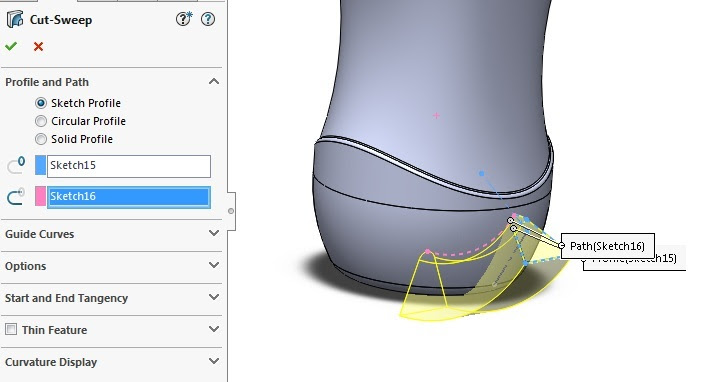

24. Chọn lệnh Swept Cut để cắt :
25. Dùng lệnh Fillet với R=5mm ta được:

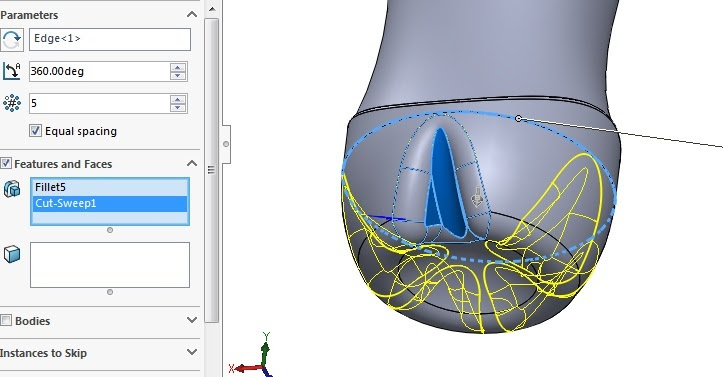

26. Dùng lệnh Insert > Pattern/Mirror > Circular Pattern
27. Tạo thành mỏng bằng lệnh Shell với bề dày 0.75mm

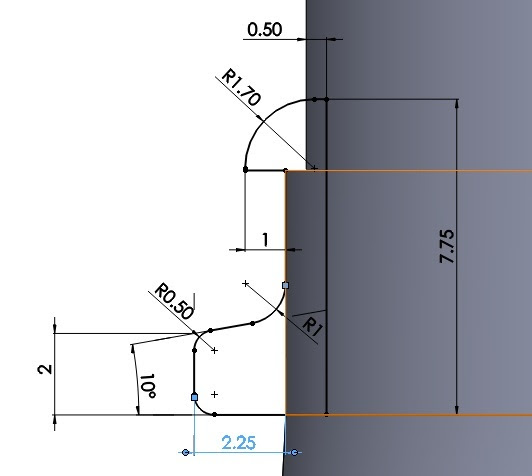

28. Chọn mặt phẳng Front Plane, vẽ sketch với biên dạng như hình:

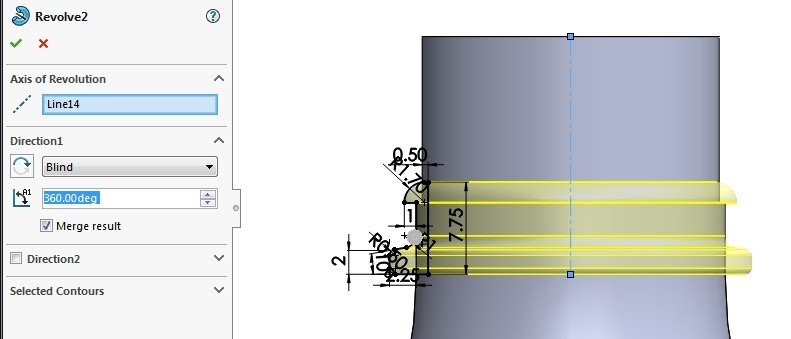

29. Dùng lệnh Revolve ta được:

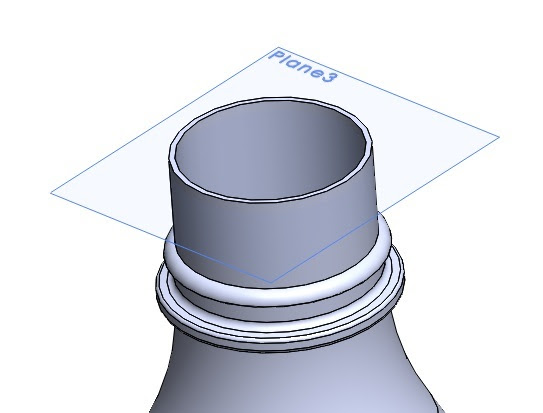

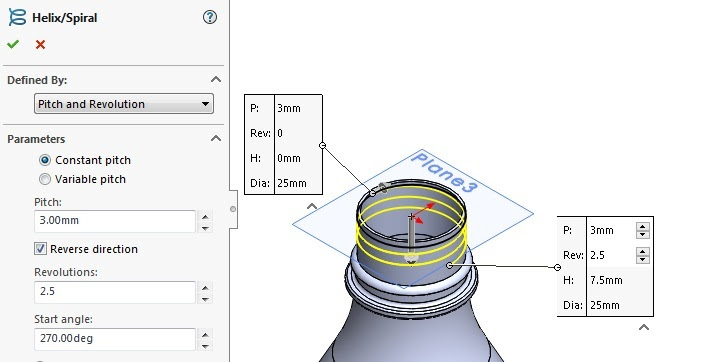

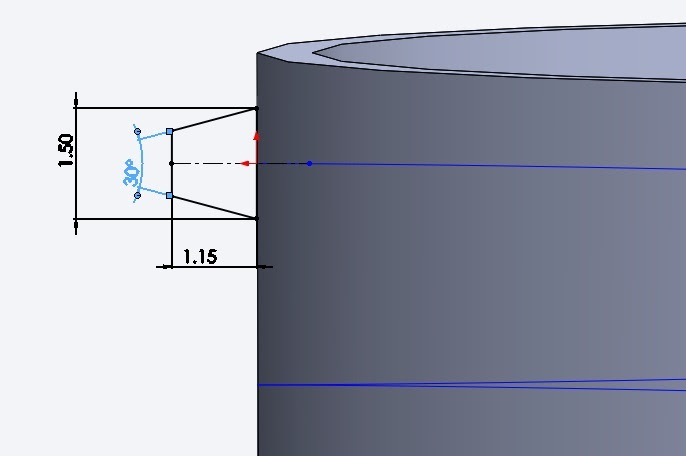

30. Tạo mặt phẳng song song với miệng chai & cách miệng chai 1.5mm như hình:

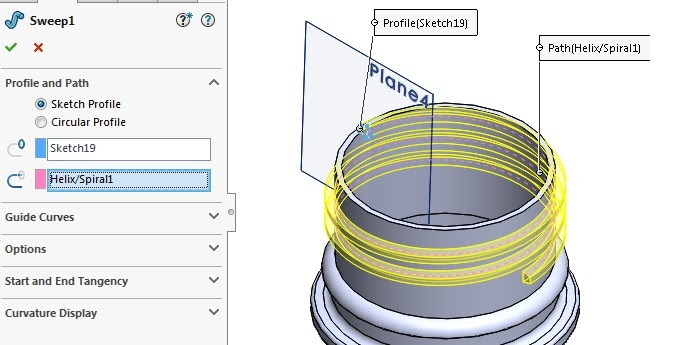

– Dùng lệnh Swept để tạo ren.

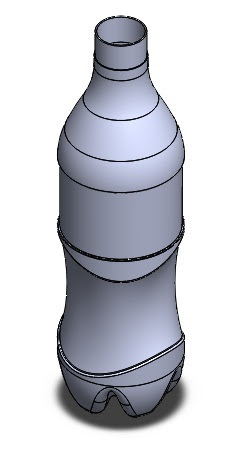

Ta được sản phẩm như hình:
