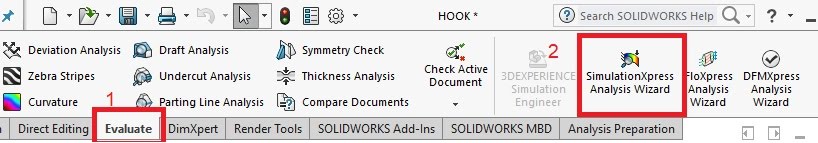

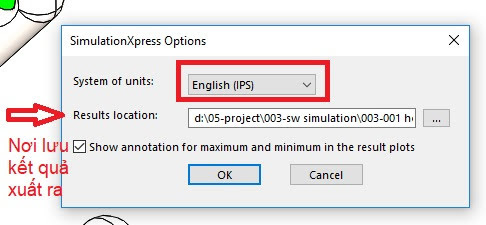

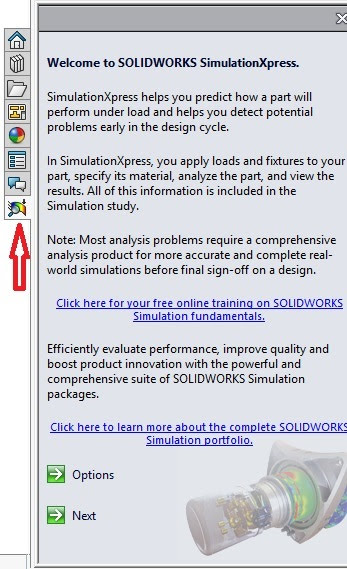

Chọn OPTION ở hộp thoại trên và chọn thuộc tính như bên dưới. Rồi kích chọn OK

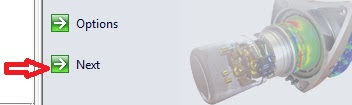

Kích Next

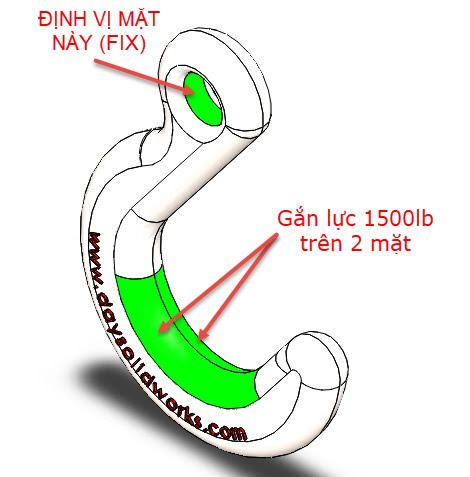

Chọn lệnh Add a fix.Chọn mặt phẳng cần fix là mặt của lỗ

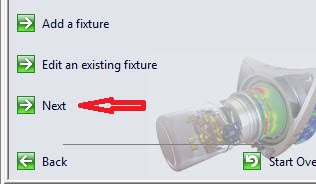

Chọn OK (dấu tích màu xanh ở hình trên). Sau đó kích tiếp Next
Chọn Add a force.

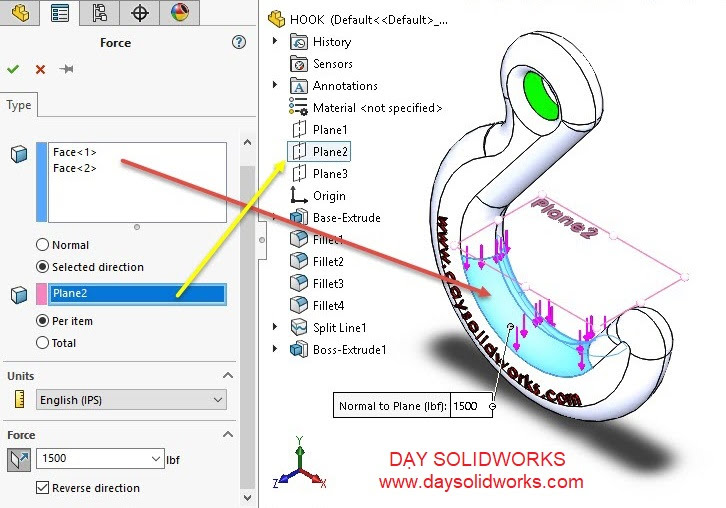

Bây giờ gắn lực lên móc là 3000lb,thì trong bài này ta phải gắn lên 2 mặt của Hook nên mỗi mặt ta gắn 1500lb. Chọn dữ liệu như hình dưới
Chọn OK (dấu tích màu xanh ở hình trên). Sau đó kích tiếp Next

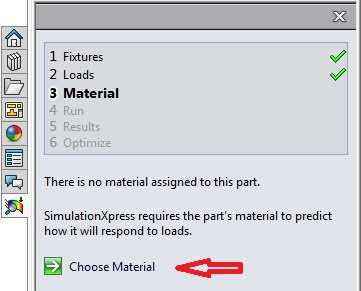

Bây giờ bước tiếp theo gắn vật liệu cho Hook
Xuất hiện hộp thoại chọn vật liệu. Vật liệu chọn theo đường dẫn sau SOLIDWORKS Materials / Steel / Alloy Steel. Kích Apply, sau đó kích Close.
Tiếp tục Next. Sau đó kích chọn Run Simulation.

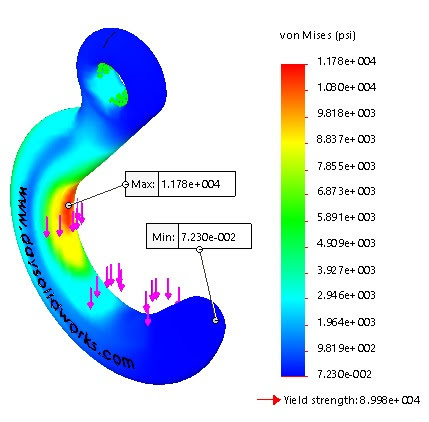

Xuất hiện hộp thoại tạo lưới tính ứng suất và sau đó ta thấy chi tiết mô phỏng biến dạng.

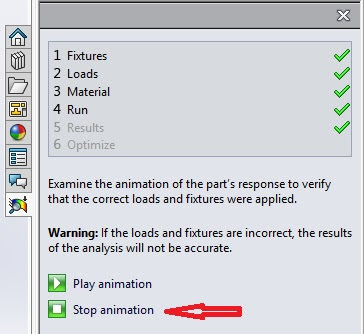

Kích Stop animation để dừng mô phỏng chuyển động

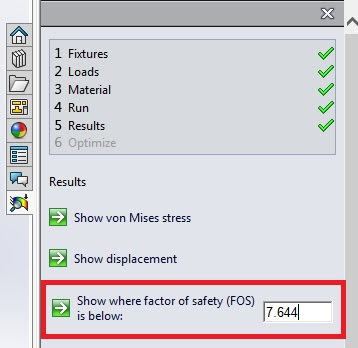

Kích chọn Yes, continue. Sau đó gắn hệ số an toàn 7.644

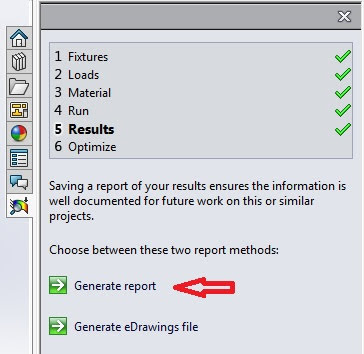

Kích chọn Done viewing results. Sau đó kích chọn Generate report để xuất kết quả tính ứng suất ra file word.

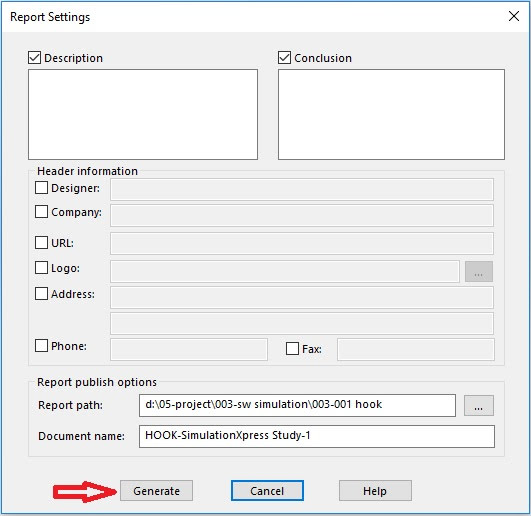

Xuất hiện hộp thoại và điền thông tin tùy ý vào rồi nhấn chọn Generate
Vậy là ta có được bảng tính ứng suất của chi tiết.
