Trước khi làm bài tập này, bạn nên download file sketch của vòi phun.

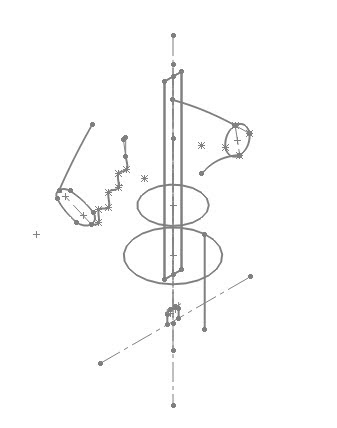

1. Mở file Sketch của vòi phun.
2. Kích chọn Lofted Surface trên thanh công cụ (hay Insert > Surface > Loft)

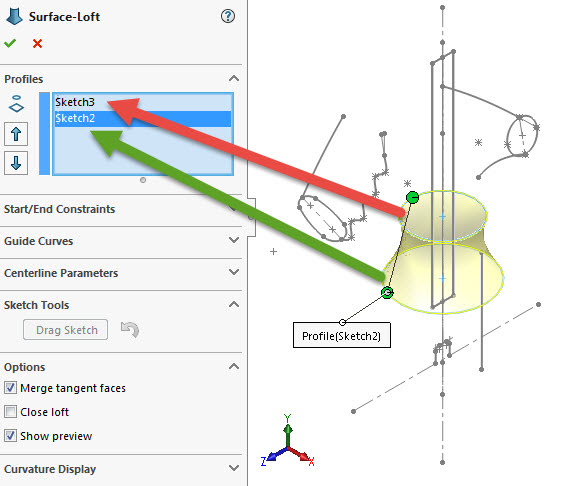

3. Chọn Sketch2 và Sketch3 như hình:

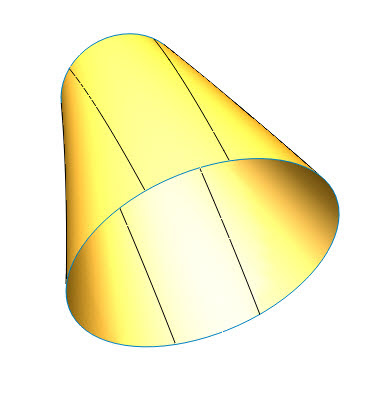

Kích OK ta được

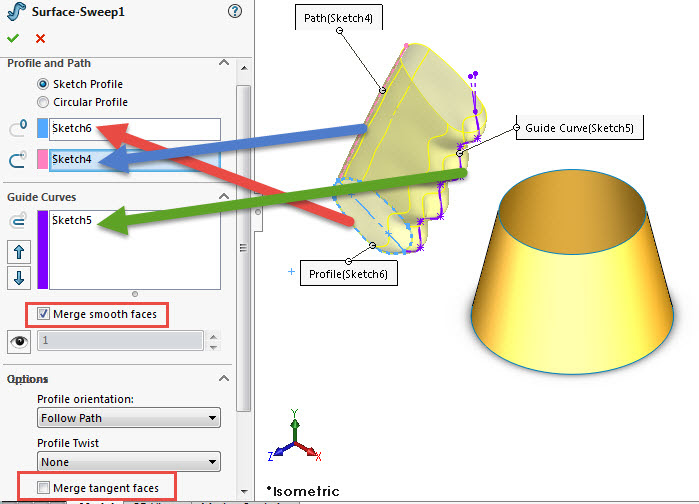

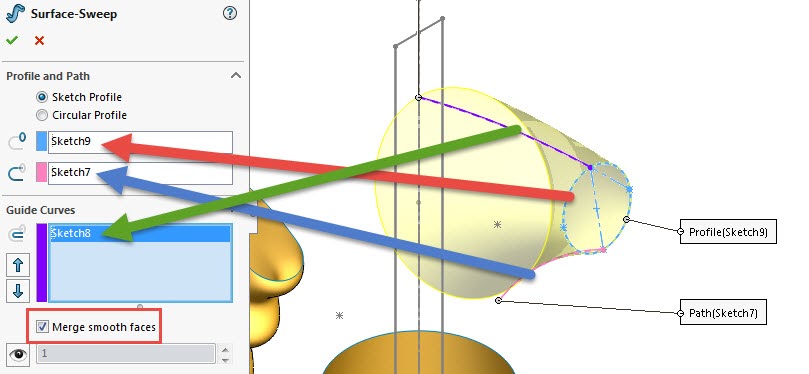

4. Kích chọn Swept Surface trên thanh công cụ (hay Insert > Surface > Sweep). Lựa chọn như hình :

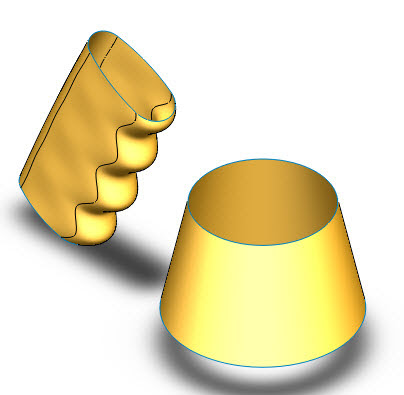

Kích OK ta được
5. Kích chọn Swept Surface trên thanh công cụ (hay Insert > Surface > Sweep). Lựa chọn như hình :

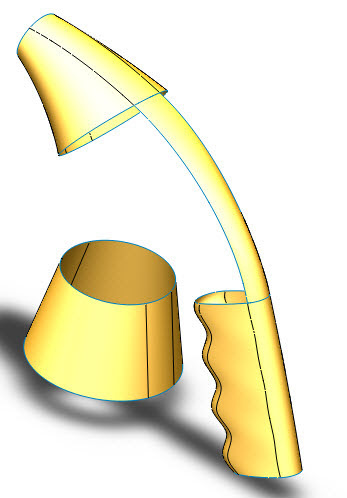

Kích OK ta được

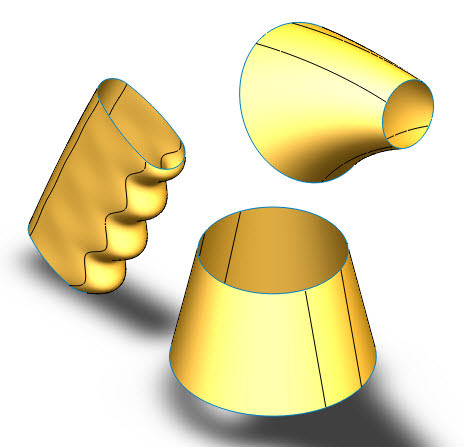

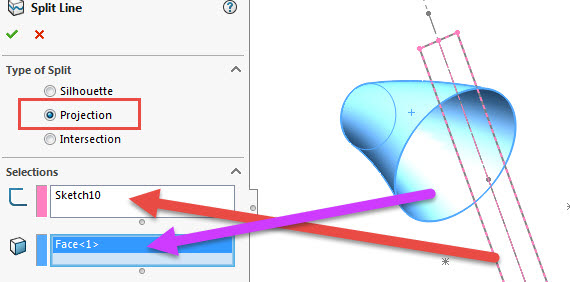

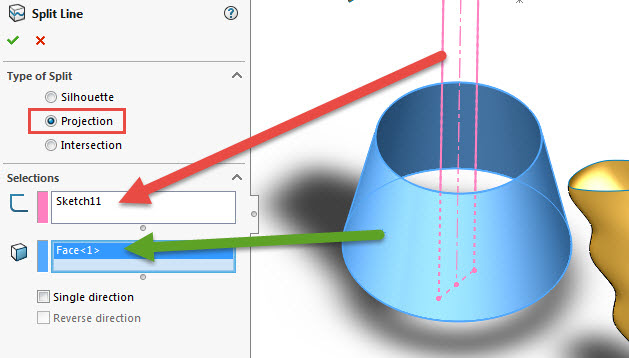

6. Kích Split Line trên thanh công cụ (hay Insert > Curve > Split Line). Chọn thông tin như hình:
Kích OK ta được
7. Kích Split Line trên thanh công cụ (hay Insert > Curve > Split Line). Chọn thông tin như hình:
Kích OK ta được

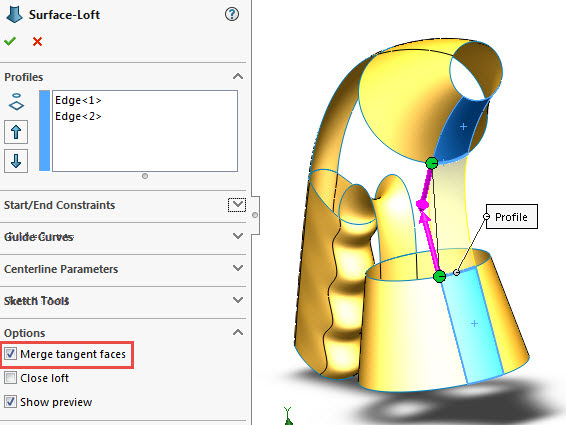

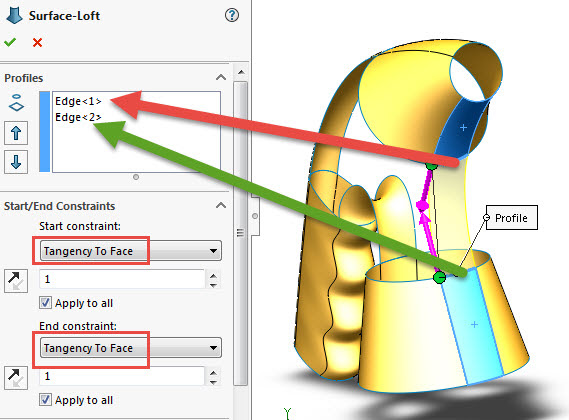

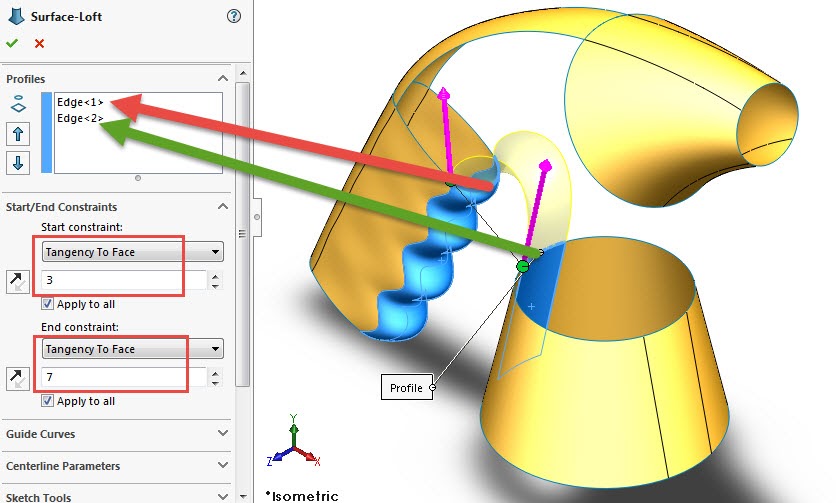

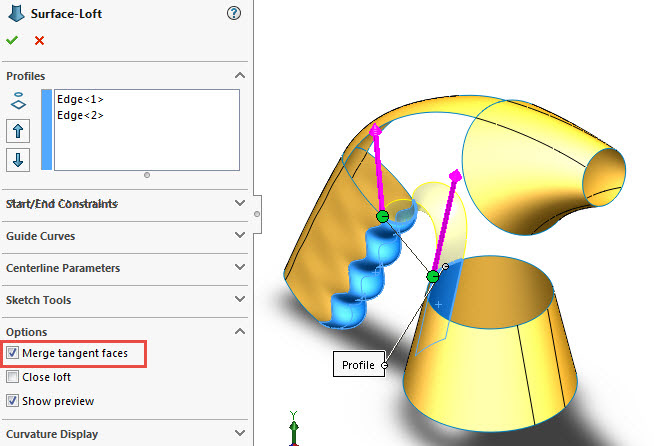

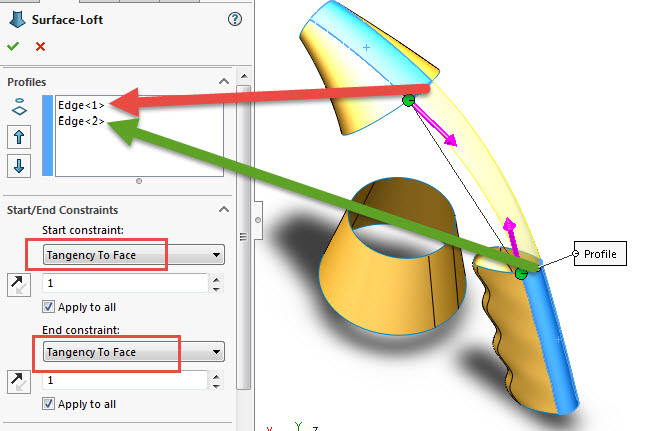

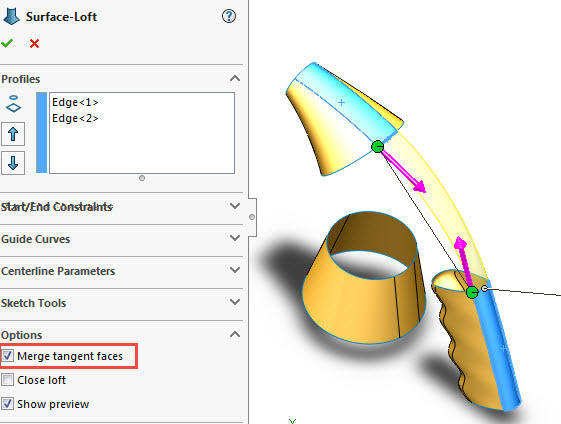

8. Kích chọn Lofted Surface trên thanh công cụ (hay Insert > Surface > Loft)
Dưới Option chọn Merge tangent faces

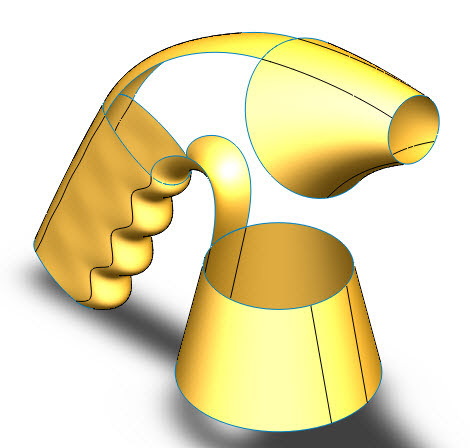

Kích OK ta được
9. Kích chọn Lofted Surface trên thanh công cụ (hay Insert > Surface > Loft)
Dưới Option chọn Merge tangent faces
Kích OK ta được
10. Kích chọn Lofted Surface trên thanh công cụ (hay Insert > Surface > Loft)
Dưới Option chọn Merge tangent faces
Kích OK ta được

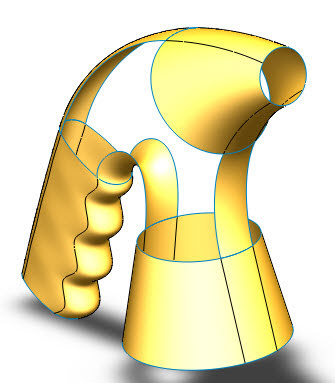

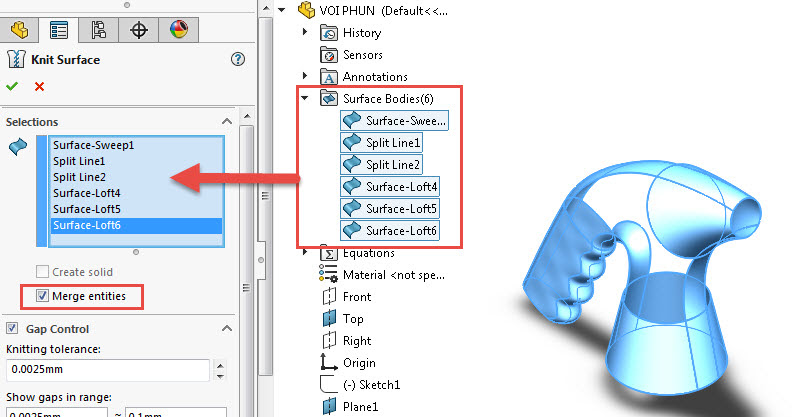

11. Kích Knit Surface trên thanh công cụ (hay Insert > Surface > Knit)

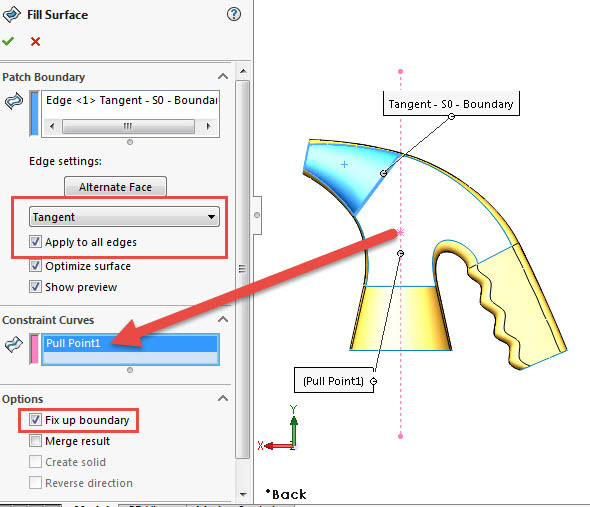

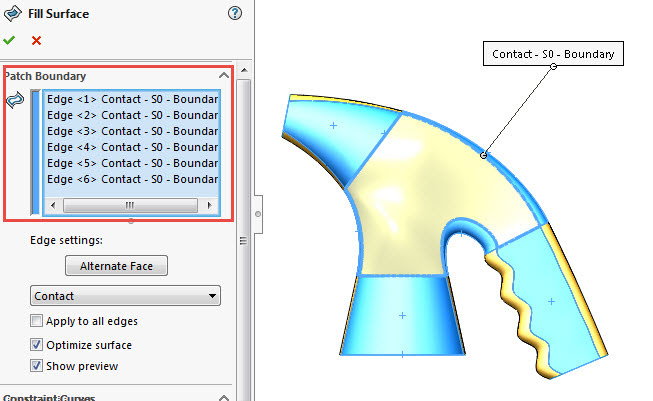

12. Kích Filled Surface trên thanh công cụ (hay Insert > Surface > Fill)

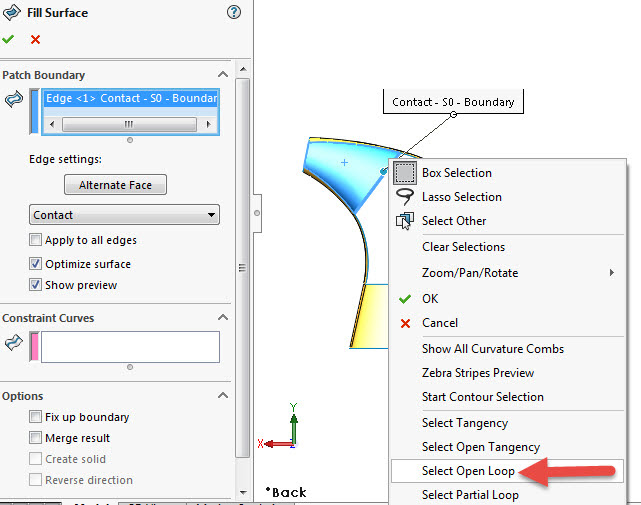

13. Trên cạnh vừa chọn kích chuột phải và chọn Select Open Loop
Ta được

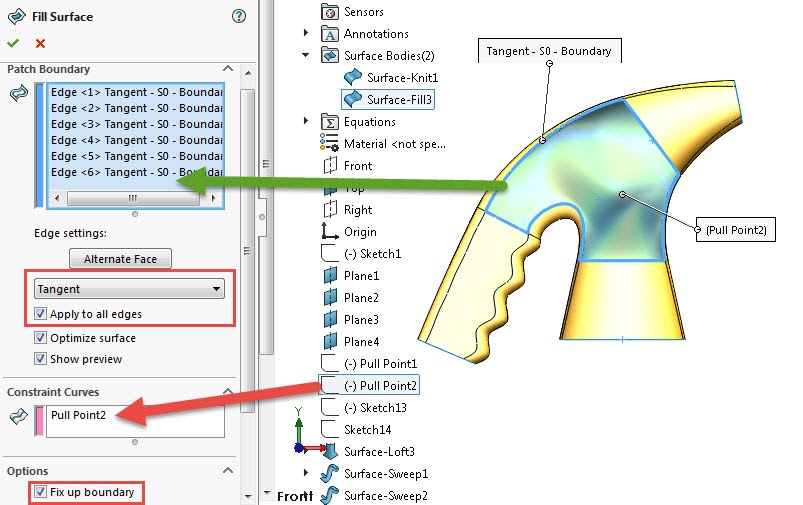

Chọn thêm các thuộc tính ở dưới
Kích OK ta được

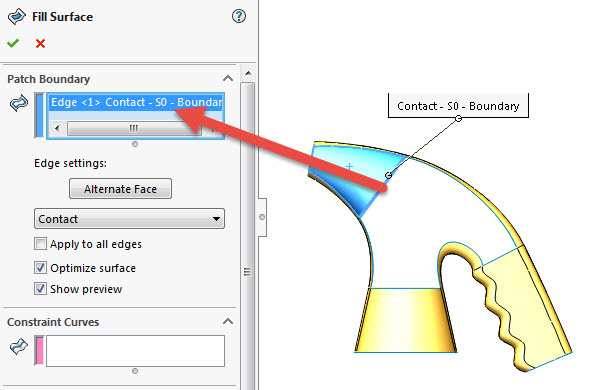

14. Tương tự tiến hành Filled Surface cho mặt còn lại
Dưới thuộc tính Option chọn 2 thuộc tính bên dưới:

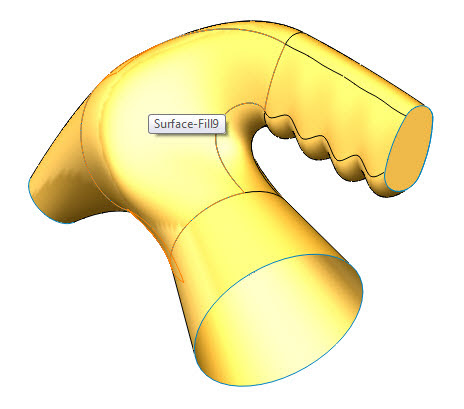

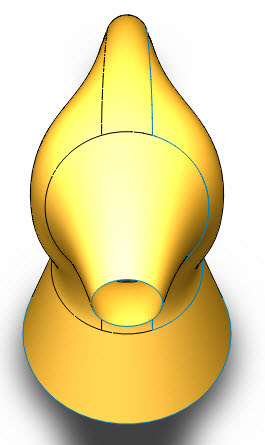

Ta được

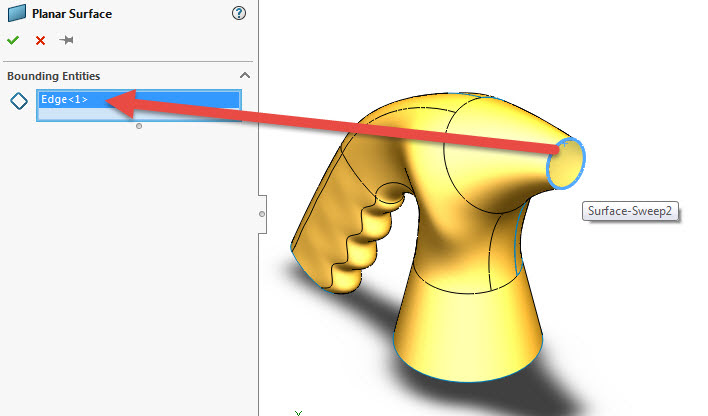

15. Kích Planar Surface trên thanh công cụ (hay Insert > Surface > Planar)

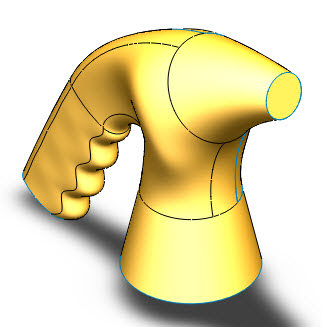

Kích OK ta được

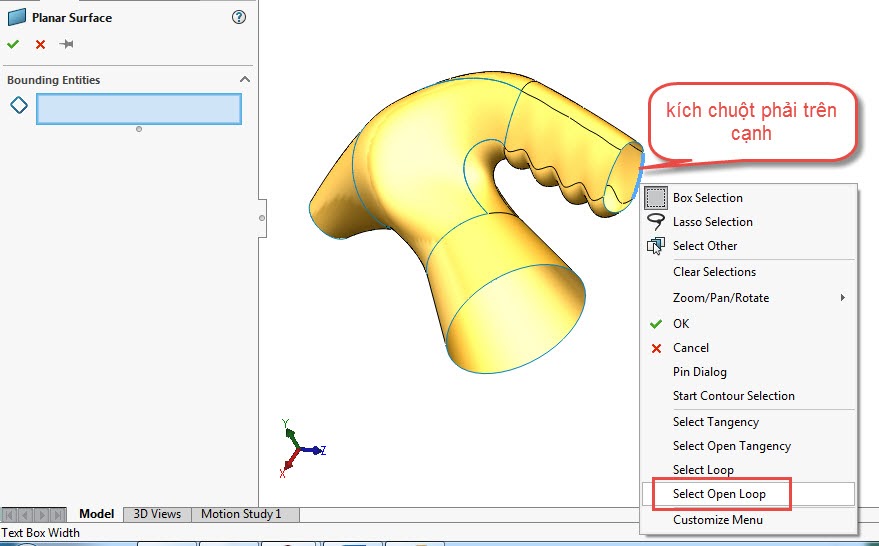

16. Kích Planar Surface trên thanh công cụ (hay Insert > Surface > Planar)
Ta được
Kích OK ta được

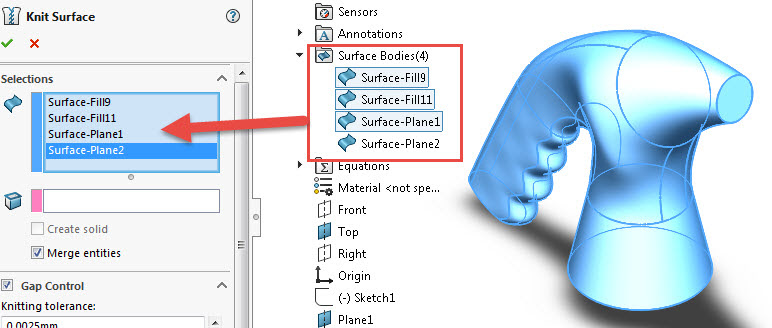

17. Kích Knit Surface trên thanh công cụ (hay Insert > Surface > Knit)

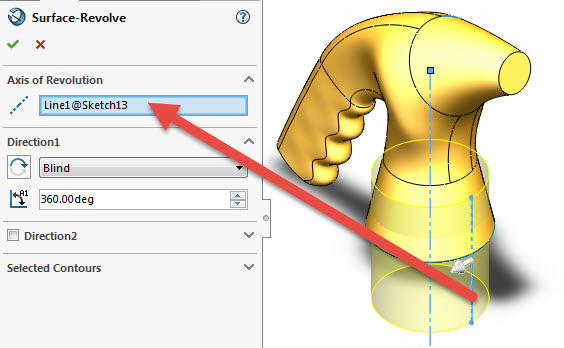

18. Kích Revolved Surface trên thanh công cụ (hay Insert > Surface > Revolve)
Ta được:

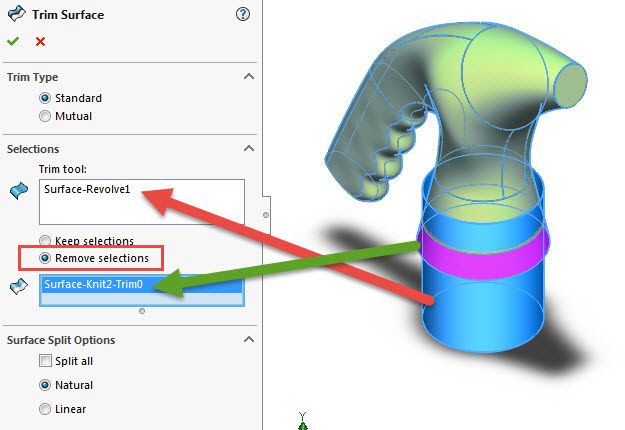

19. Kích Trim Surface trên thanh công cụ (hay Insert > Surface > Trim)
Kích OK ta được
20. Kích Trim Surface trên thanh công cụ (hay Insert > Surface > Trim)
Kích OK ta được
21. Chọn Sketch 14

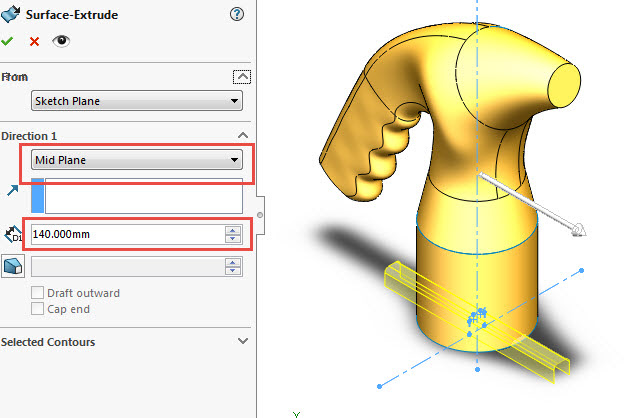

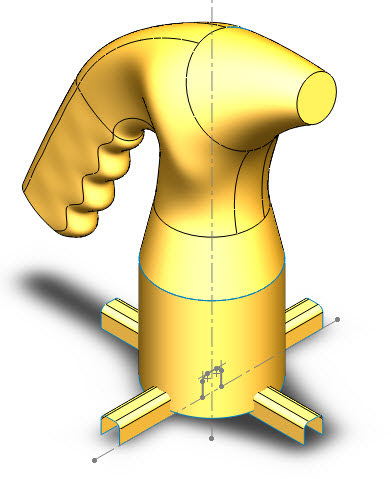

22. Kích Extruded Surface trên thanh công cụ (hay Insert > Surface > Extrude)

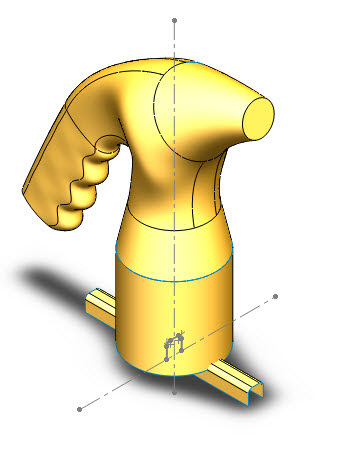

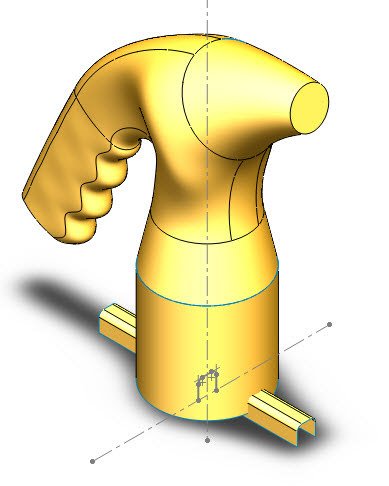

Kích OK ta được

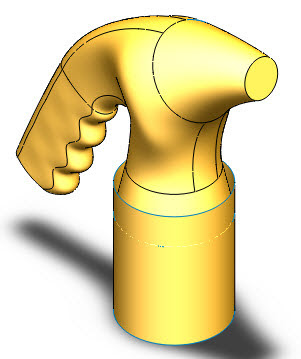

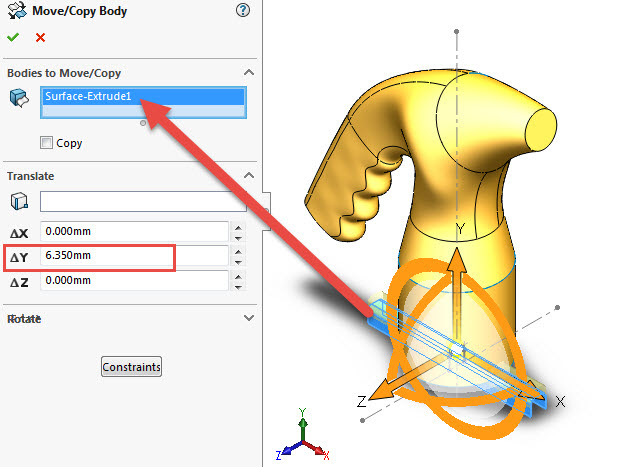

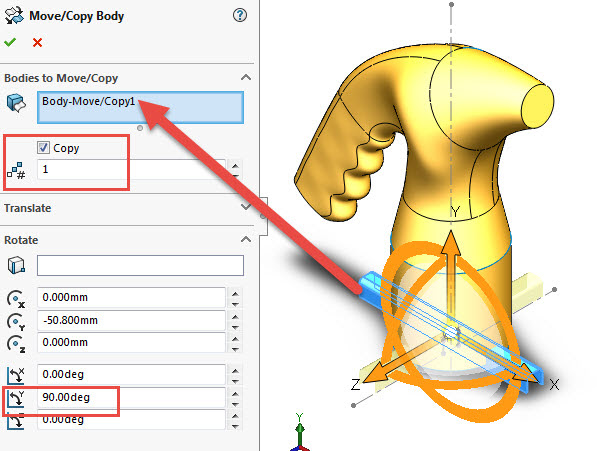

23. Kích Move/Copy Bodies trên thanh công cụ Feature (hay Insert > Features > Move/Copy)
Kích OK ta được
24. Kích Move/Copy Bodies trên thanh công cụ Feature (hay Insert > Features > Move/Copy)

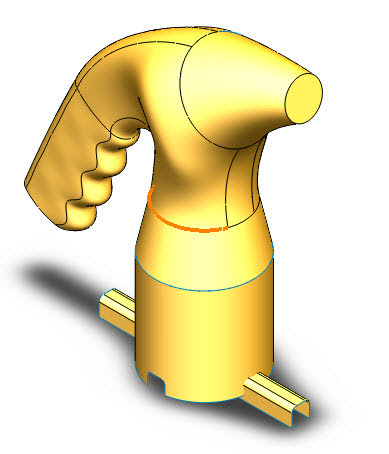

Kích OK ta được

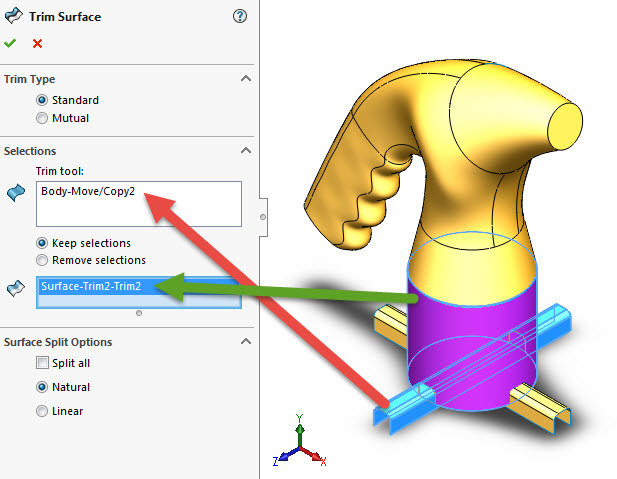

25. Kích Trim Surface trên thanh công cụ (hay Insert > Surface > Trim)

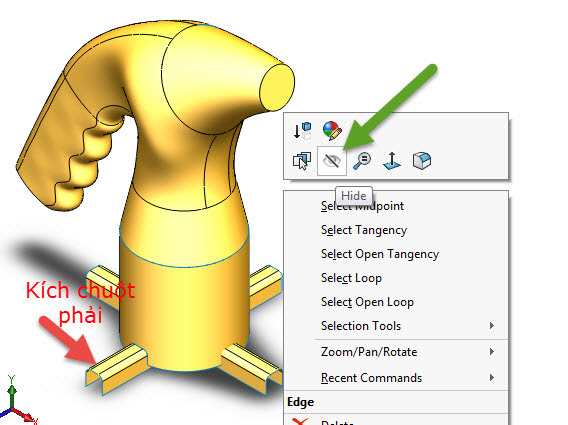

Ẩn surface “Body-Move/Copy 2” bằng cách kích chuột phải lên surface này
Kích OK ta được

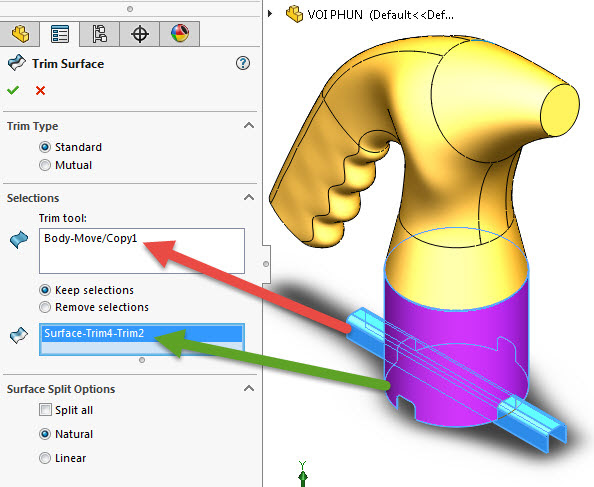

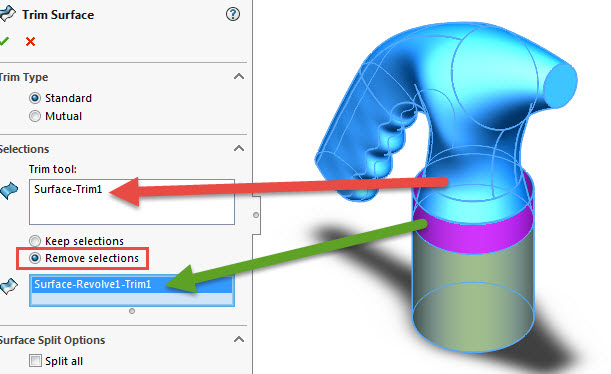

26. Kích Trim Surface trên thanh công cụ (hay Insert > Surface > Trim)
Tương tự ẩn surface “Body-Move/Copy 1” ta được
