SỬ DỤNG LỆNH LINEAR PATTERN – SOLIDWORKS

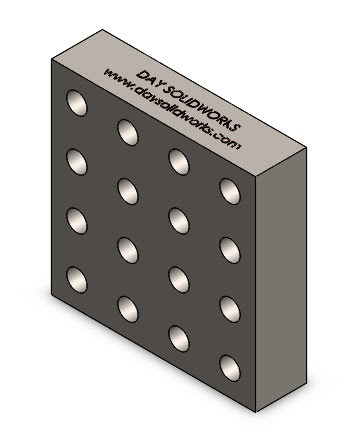

Trong bài hướng dẫn này, chúng ta sẽ tạo Chi tiết như hình

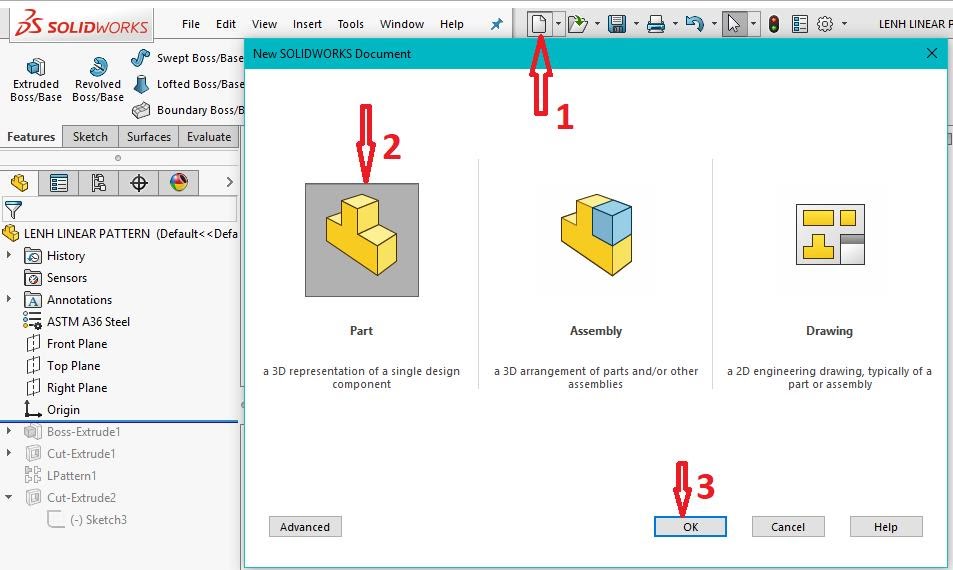

1. Mở Part mới: New / Part / OK

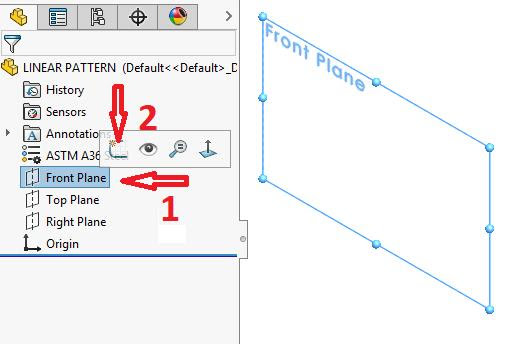

2. Chọn Front Plane, tạo Sketch

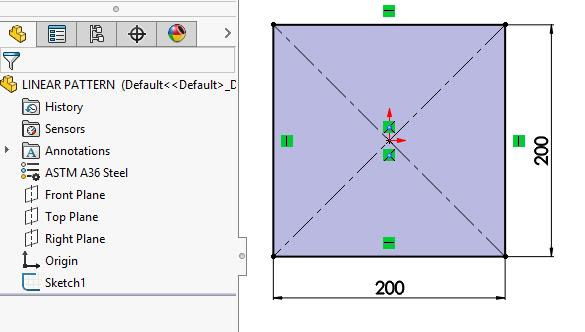

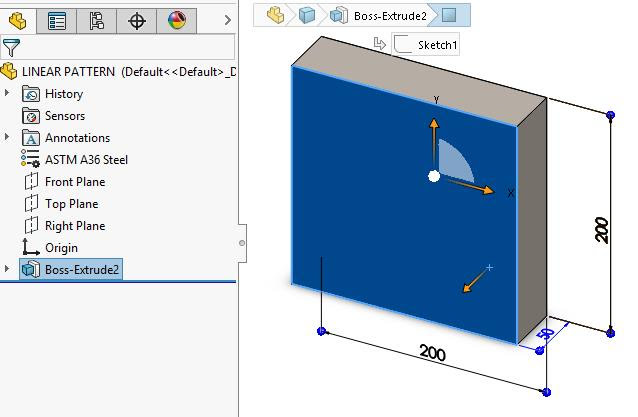

3. Trong môi trường sketch vẽ biên dạng như hình.

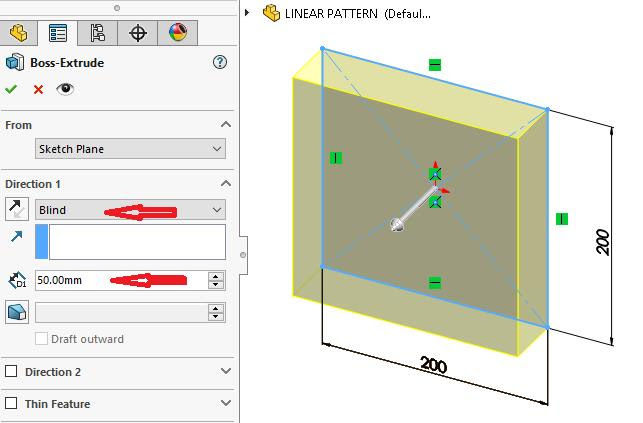

4. Chọn lệnh Extruded Boss/Base (hay Insert > Boss/Base > Extrude)

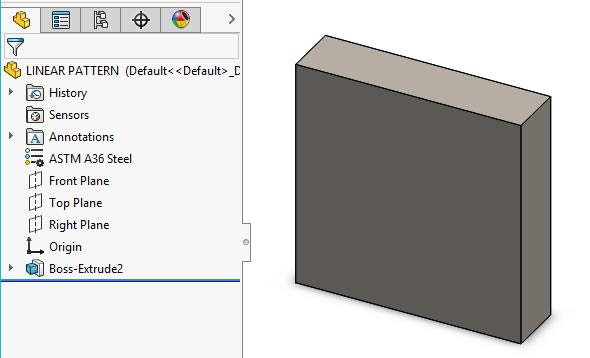

Kích OK ta được

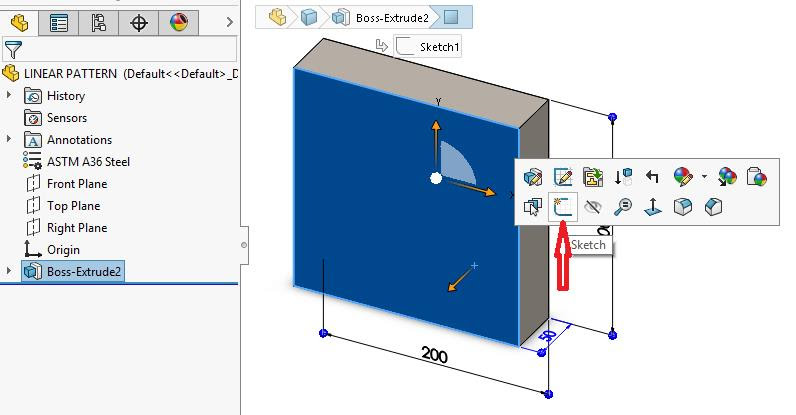

5. Chọn mặt phẳng phía trước như hình
6. Chọn Sketch
và nhấn Ctrl + 8 và vẽ biên dạng như hình:

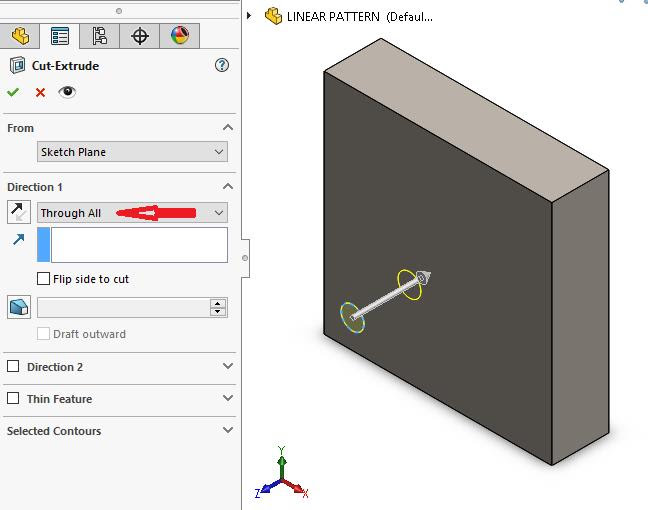

7. Chọn lệnh cắt lỗ Extruded Cut (hay Insert > Cut > Extrude)

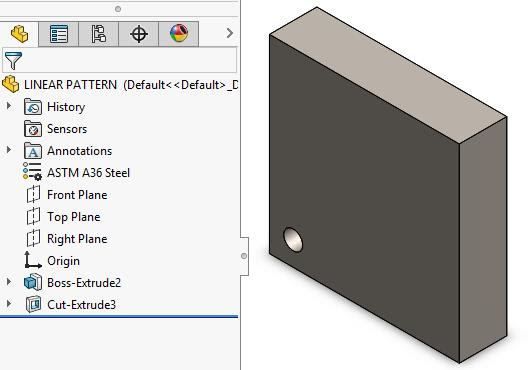

Kích OK ta được:

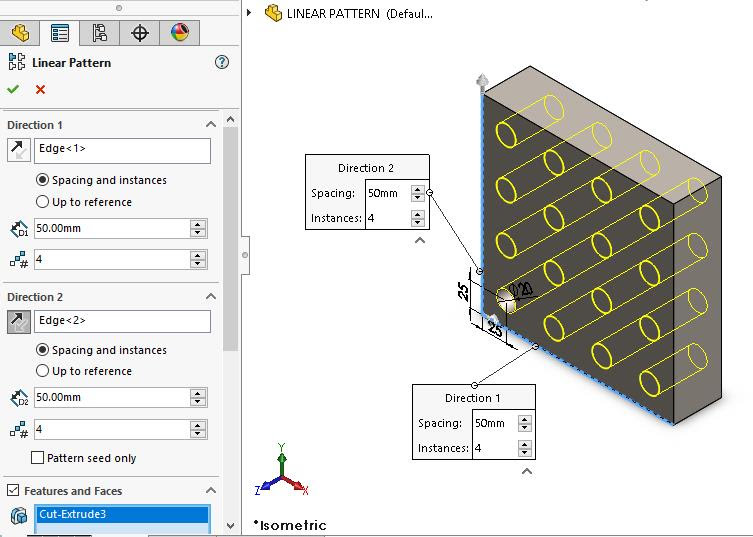

8. Tạo nhiều lỗ. Sử dụng lệnh Linear Pattern (hay Insert > Pattern/Mirror > Linear Pattern) và chọn thông tin như dưới

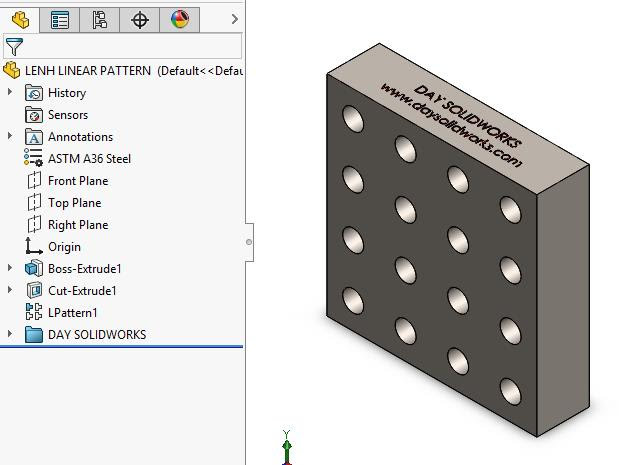

Kích OK ta được
