MỤC ĐÍCH:
– Qua bài này giúp bạn biết cách vẽ các lệnh đơn giản trong Sketch 2D
– Tạo các mối quan hệ hình học trong Sketch.
CÔNG CỤ CẦN:
Sketch
Circle
Smart Dimension
Add Relation
Trim Entities
Extruded Boss/Base
Plane (có 3 mặt phẳng để chọn: Front Plane / Top Plane / Right Plane)
Chọn
hay kích vào chọn Insert / Sketch
Ta kích vào Normal To hay nhấn Ctrl+8 (nhấn Ctrl và 8)
Lúc nay ta được mặt phẳng nằm ngang:
– Chọn công cụ Circle hay vào File / Sketch Entities / Circle
– Vẽ 4 vòng tròn Ø60, Ø25, Ø12 và Ø30 với kích thước bất kì trước
(Để Zoom lớn và nhỏ hình trong Sketch ta lăn con chuột giữa)
– Tiếp theo ta dùng công cụ Smart Dimension (hay File / Dimension / Smart) để gắn kích thước cho 4 vòng tròn
– Ràng buộc kích thước cho 4 vòng tròn trên
Để vẽ các cung tròn tiếp tuyến với các đường tròn trên ta sẽ sử dụng công cụ mối quan hệ hình học Add Relation (hay Tool / Relations / Add…)

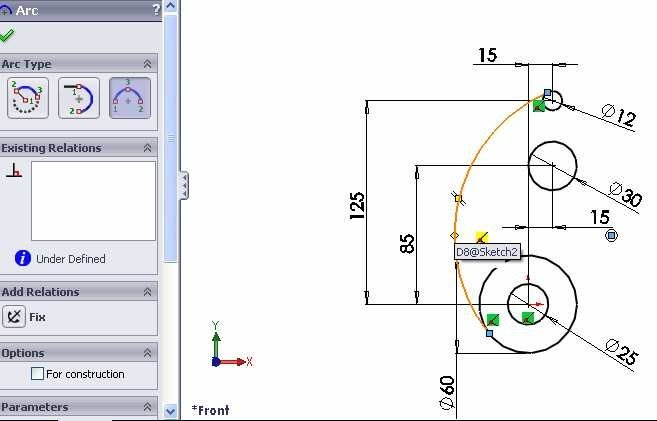

– Vẽ cung R180 tiếp tuyến 2 vòng tròn Ø60 và Ø12. Chọn lệnh 3 Point Arc (hay Tool / Sketch Entities / 3 Point Arc)
Nên chọn điểm ở góc 3/4 vòng tròn Ø60 và 2/4 vòng tròn Ø12. Điểm thứ 3 ta chọn ở ngoài 2 đường tròn như hình trên.
Tiếp theo dùng lệnh Add Relation (hay Tool / Relations / Add…) để tạo quan hệ tiếp tuyến của cung R180 với 2 đường tròn trên.
+ Chọn cung R180 và vòng tròn Ø60. Nhìn sang bên trái thấy hộpthoại của Add Relation chọn Tangent
Kích vào dấu chọn
+ Chọn cung R180 và vòng tròn Ø12. Nhìn sang bên trái thấy hộpthoại của Add Relation chọn Tangent
Kích vào dấu chọn
– Tiếp theo ta dùng công cụ Smart Dimension (hay File / Dimension / Smart) để gắn kích thước R180 cho cung
– Vẽ cung R30 tiếp tuyến 2 vòng tròn Ø12 và Ø30. Chọn lệnh 3 Point Arc (hay Tool / Sketch Entities / 3 Point Arc)
Nên chọn điểm ở góc 4/4 vòng tròn Ø12 và 1/4 vòng tròn Ø30. Điểm thứ 3 ta chọn ở ngoài 2 đường tròn như hình trên.
Tiếp theo dùng lệnh Add Relation (hay Tool / Relations / Add…) để tạo quan hệ tiếp tuyến của cung R30 với 2 đường tròn trên.
+ Chọn cung R30 và vòng tròn Ø12. Nhìn sang bên trái thấy hộpthoại của Add Relation
chọn Tangent
Kích vào dấu chọn
+ Chọn cung R30 và vòng tròn Ø30. Nhìn sang bên trái thấy hộpthoại của Add Relation
chọn Tangent
Kích vào dấu chọn
– Tiếp theo ta dùng công cụ Smart Dimension (hay File / Dimension / Smart) để gắn kích thước R30 cho cung
– Tương Tự: Vẽ cung R25 tiếp tuyến 2 vòng tròn Ø30 và Ø60.
Sử dụng lệnh Trim Entities (hay Tool / Sketch Tool / Trim) để cắt biên dạng không cần. Trong Option của Trim Entities chọn Trim to closest
Chọn những biên dạng cần cắt
Tiếp theo cắt hai biên dạng còn lại
Đến đây là ta đã hoàn thành xong phần vẽ biên dạng trong Sketch.
Dùng lệnh Extrucded Boss/Base (hay Insert / Boss-base / Extrude…), nhập chiều dày 5mm
Kích vào dấu chọn
