KHUNG MÓC – SOLIDWORKS

KHUNG MÓC – SOLIDWORKS

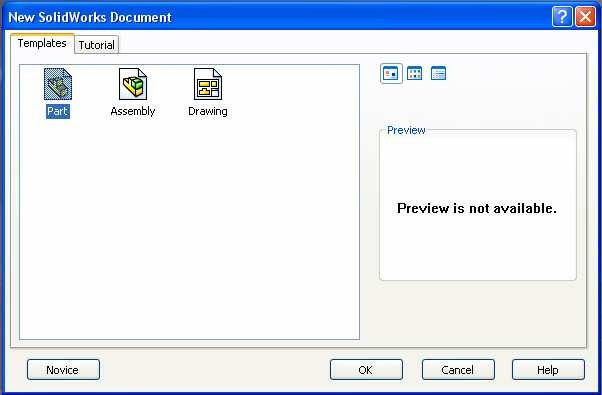

1. Mở mới một bản vẽ Part:  Chọn File / New / Part / OK
2. Click 3D Sketch  (hay Insert / 3D Sketch), nhấn phím Ctrl+7 để đưa về Isometric view

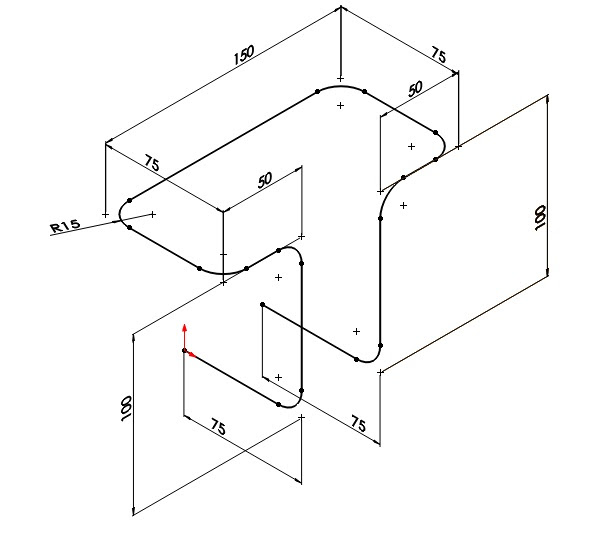

       Vẽ biên dạng Sketch như hình

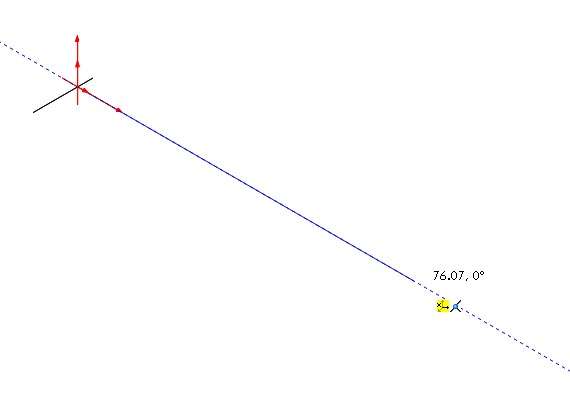

3. Chọn lệnh Line , vẽ đường thẳng theo phương X.

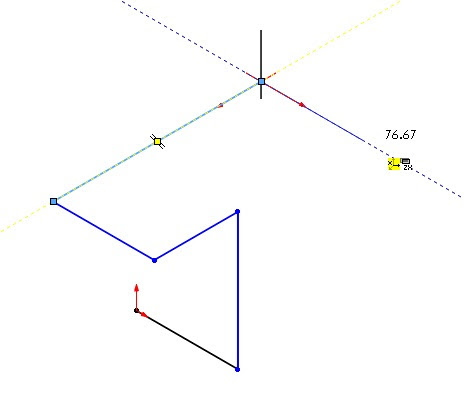

4. Chọn lệnh Line , vẽ đường thẳng theo phương Y.

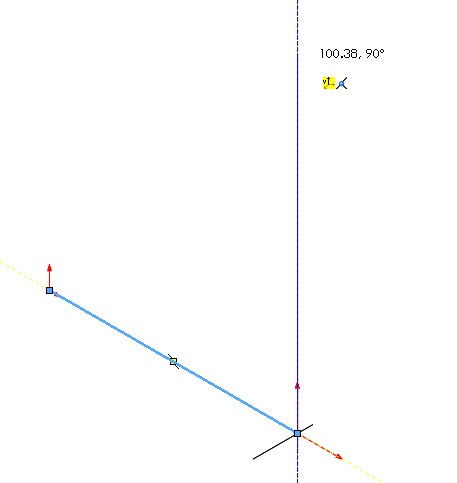

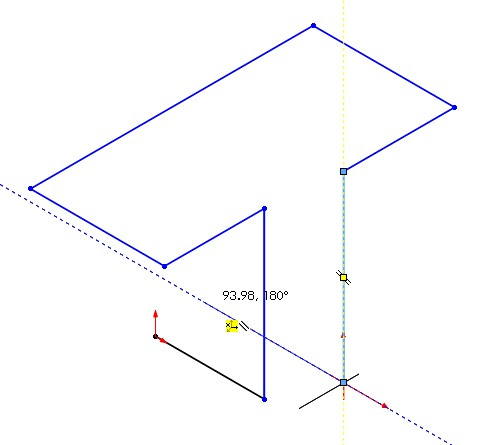

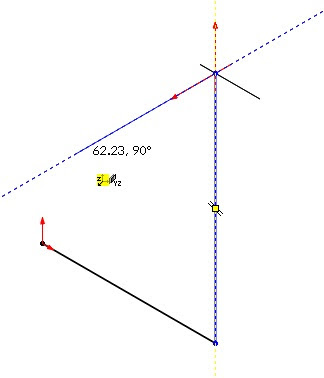

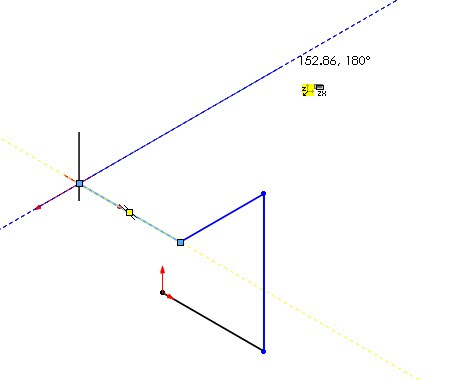

5. Chọn lệnh Line , bấm phím TAB trên bàn phím để đổi mặt phẳng, vẽ đường thẳng theo phương Z.

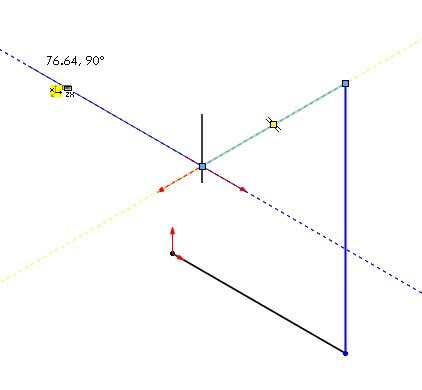

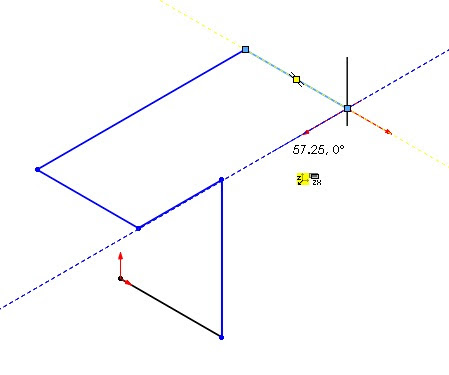

6. Chọn lệnh Line , bấm phím TAB trên bàn phím để đổi mặt phẳng, vẽ đường thẳng theo phương X.

7. Chọn lệnh Line , vẽ đường thẳng theo phương Z.

8. Chọn lệnh Line , vẽ đường thẳng theo phương X.

9. Chọn lệnh Line , vẽ đường thẳng theo phương Z.

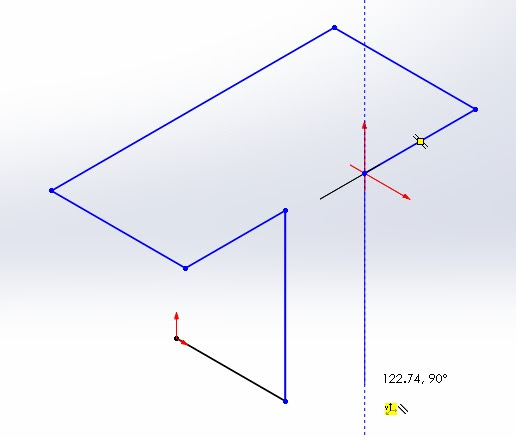

10. Chọn lệnh Line , bấm phím TAB trên bàn phím để đổi mặt phẳng, vẽ đường thẳng theo phương Y.

11. Chọn lệnh Line , vẽ đường thẳng theo phương X.

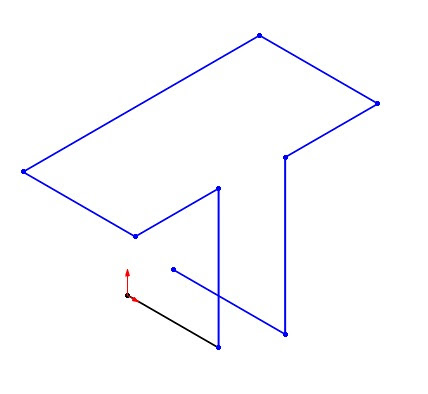

12. Ta được

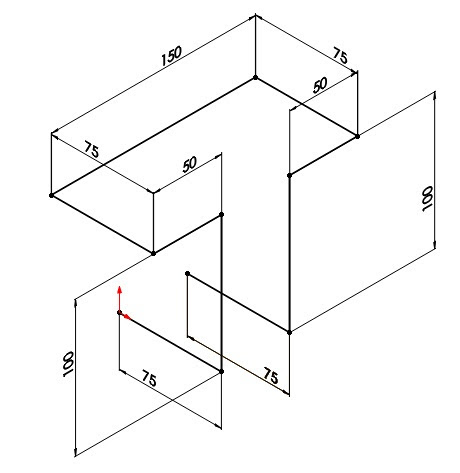

13. Gắn kích thước. Sử dụng lệnh Dimension  và gắn kích thước như dưới

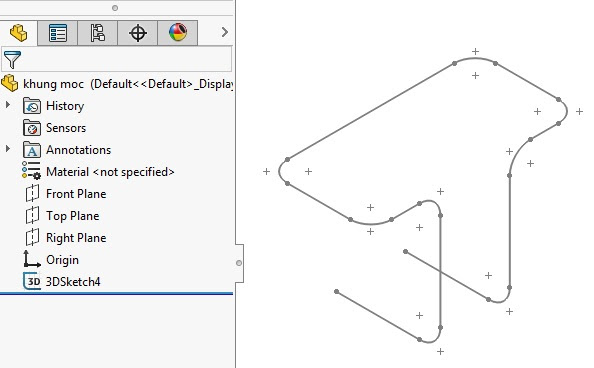

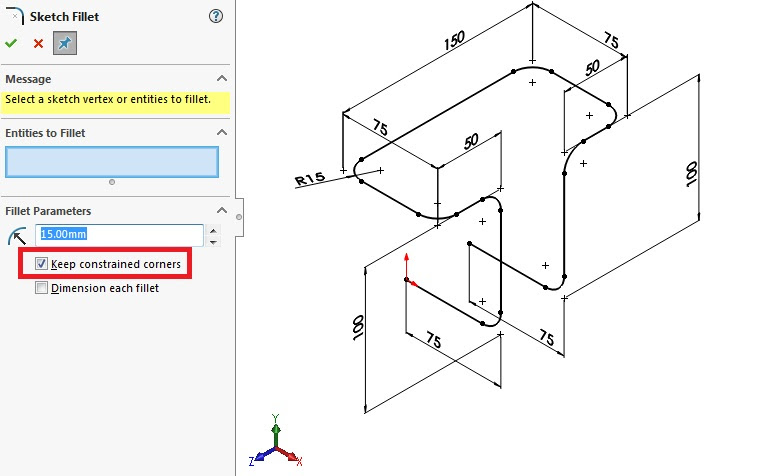

14. Bo góc với R15mm. Sử dụng lệnh Fillet  (hay Tools / Sketch Tools / Fillet). Nhớ kích chọn hộp lựa chọn Keep Constrained Corner

Kích OK để hoàn thành biên dạng 3D Sketch.

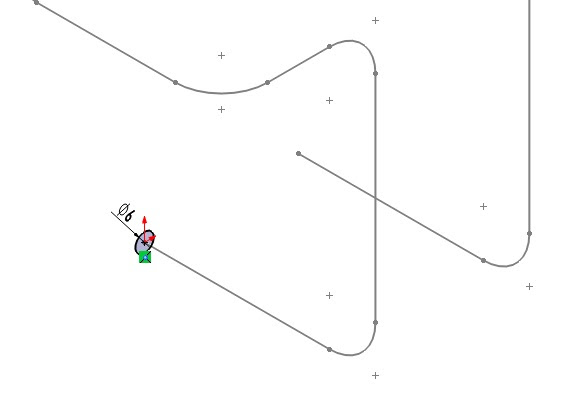

15. Chọn mặt phẳng Right Plane. Kích Sketch  hay Insert / Sketch) và vẽ biên dạng 2D sketch như hình:

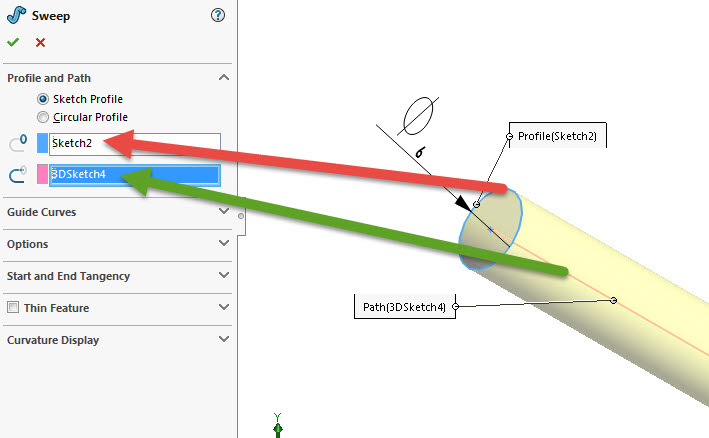

16. Dùng lệnh Swept Boss/Base (hay  Insert > Boss/Base > Sweep) và chọn thông tin như hình

Kích OK ta được

VIDEO HƯỚNG DẪN:
