TẠO KHUÔN DẬP CHO VẬT LIỆU TẤM (Forming Tool)
1. Mục tiêu:
– Biết cách tạo khuôn để dập cho các chi tiết tấm.
– Cách sử dụng khuôn đó cho các chi tiết tấm.
2. Các lệnh sử dụng:
Sketch Extruded Boss-Base Extruded Cut
Forming Tool Base Flange-Tab Form Tool Feature
3. Tiến hành tạo khuôn dập:
– Bước 1:

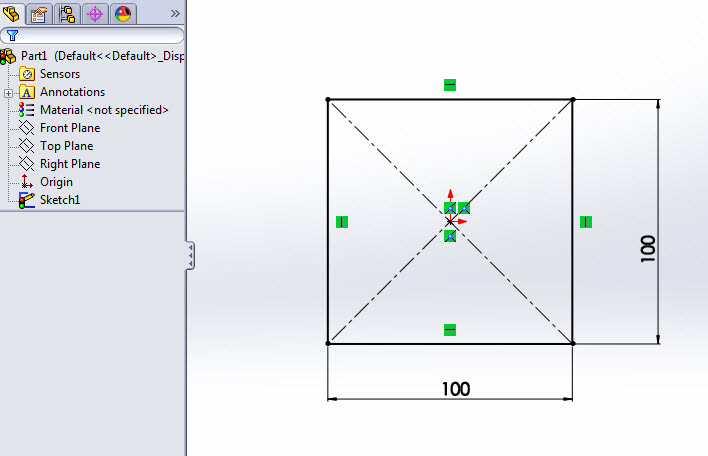

+ Chọn mặt phẳng Top Plane, kích chuột phải chọn Sketch . Tiếp theo vẽ hình vuông kích thước như hình:

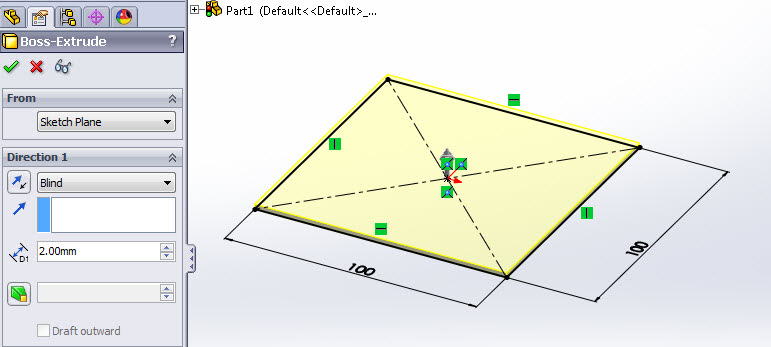

+ Dùng lệnh Extruded Boss/Base để tạo khối hình vuông với chiều dày 2mm như hình:
+ Chọn mặt phẳng phía dưới của khối hình vuông và chọn Sketch để vẽ hình tròn với đường kính 50mm như hình:

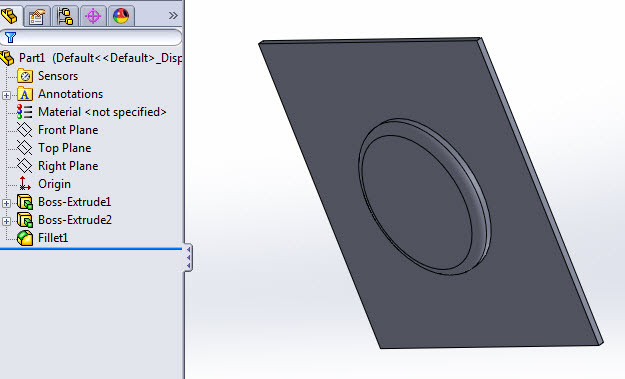

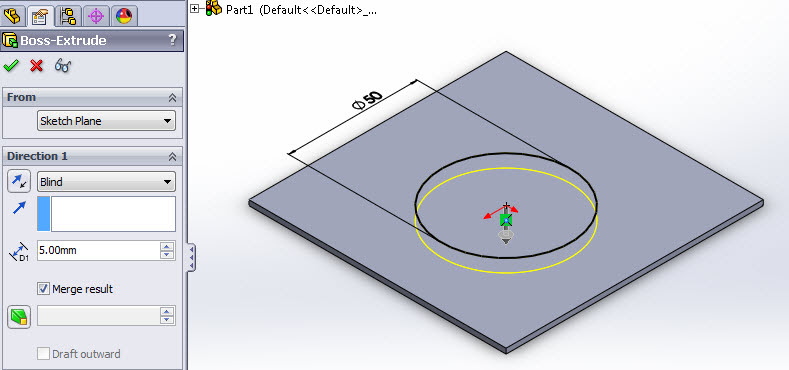

+ Dùng lệnh Extruded Boss/Base để tạo khối hình tròn với chiều dày 5mm, với hướng đùn xuống dưới như hình:

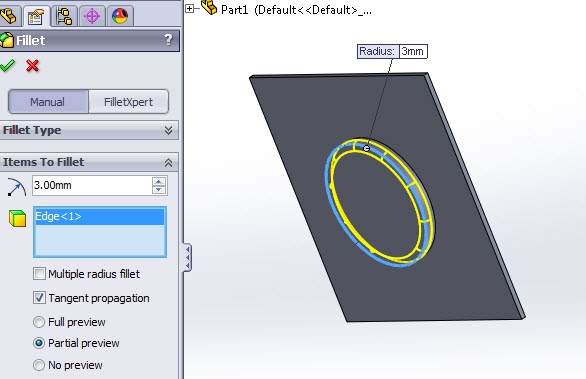

+ Tiếp theo bo cung hình tròn bằng lệnh Fillet lần lượt với R3mm & R5mm như hình:
+ Chọn OK ta được:

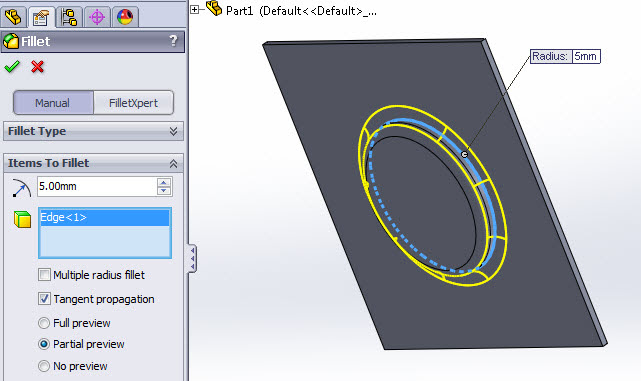

+ Bo cung R5mm;

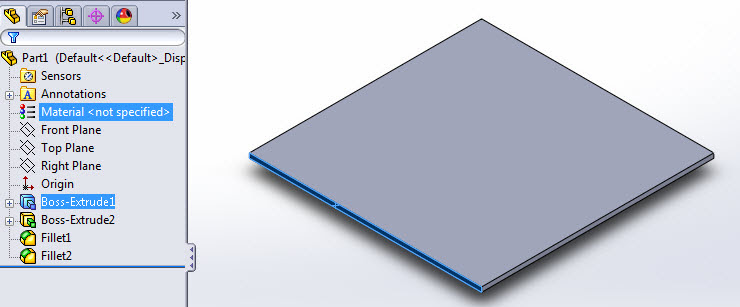

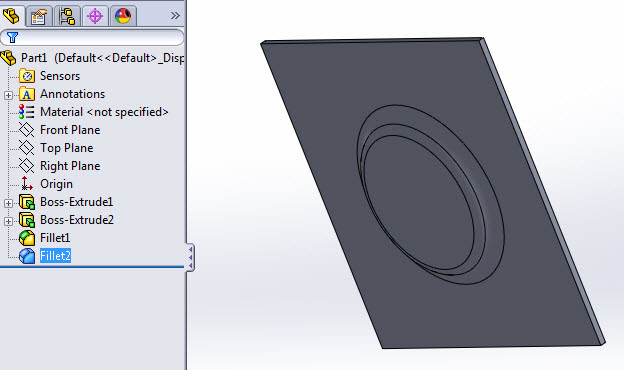

+ Kích OK ta được:
+ Tiếp theo chọn 1 mặt phẳng như hình của khối hình vuông:

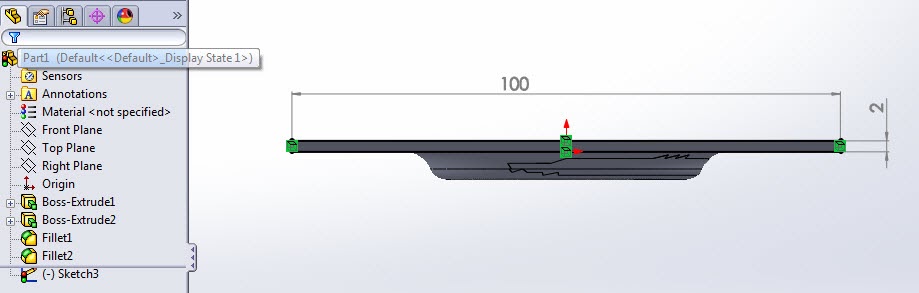

+ Kích chuột phải chọn Sketch và vẽ biên dạng như hình;

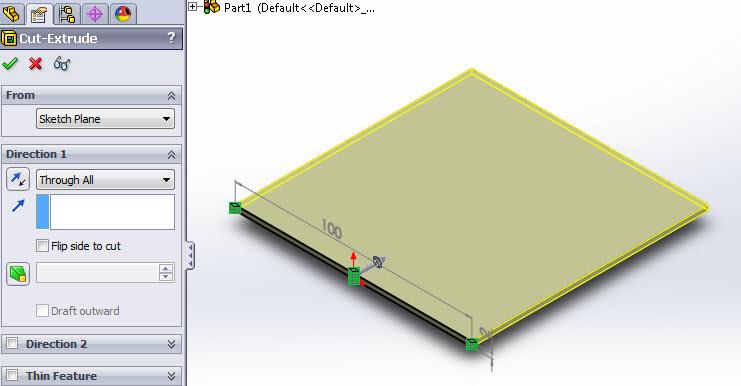

+ Tiếp theo chọn Extruded Cut và cắt Through All ta được như hình:

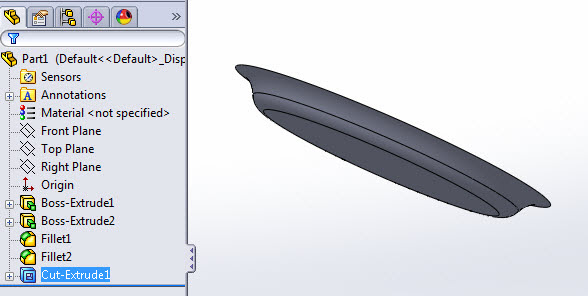

+ Kích OK ta được:

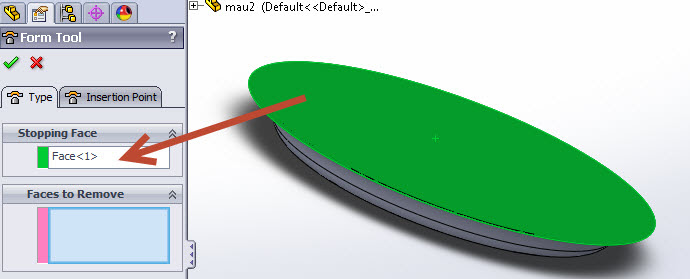

+ Lệnh Forming Tool (Insert > Sheet Metal > Forming Tool ) để tạo cách thước tạo hình thức dập

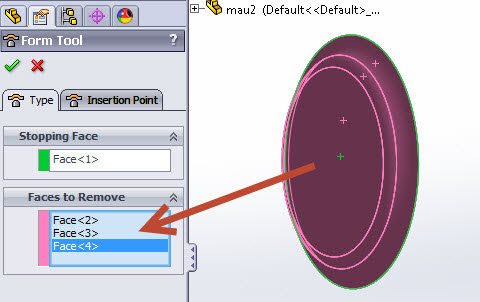

+ Tiếp theo chọn các mặt còn lại cho phần Faces to Remove:

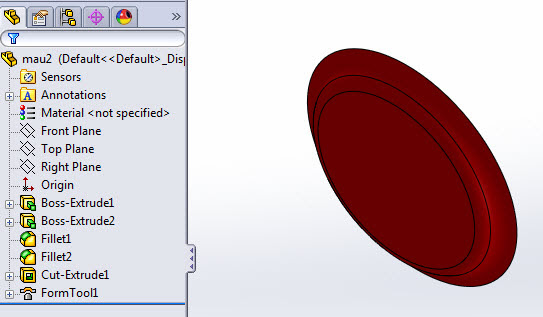

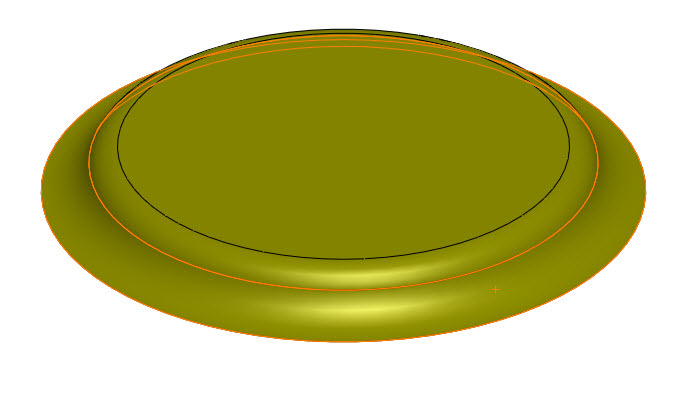

+ Ta được như hình:
+ Chú ý: màu đỏ sẽ khi dập cho tấm sẽ bị cắt đứt tấm, còn màu vàng sẽ dập tạo hình dạng cho tấm. Ở đây ta chỉ cần dập tạo hình theo khuôn dập nên sẽ chuyển màu của các mặt từ đỏ sang màu vàng.

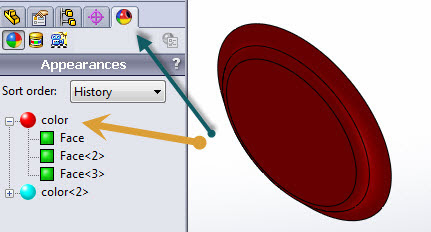

+ Trên cây thư mục ta chọn qua View Appearances

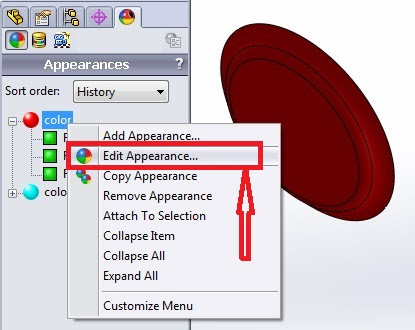

+ Tiếp theo kích chuột phải của Color và chọn Edit Appearance.

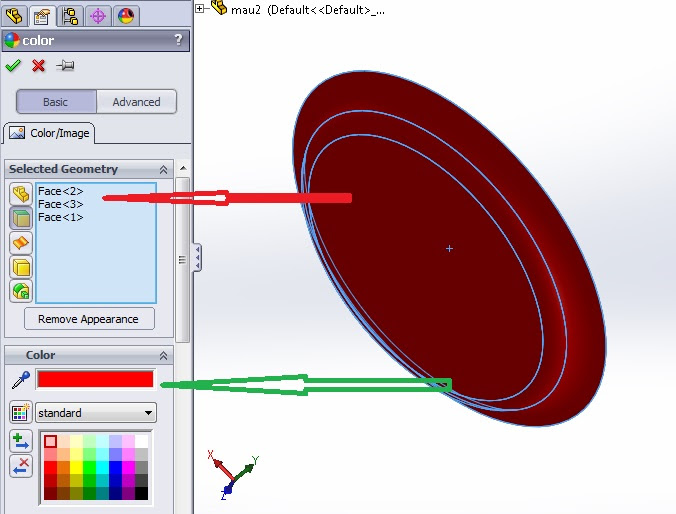

+ Sẽ xuất hiện hộp thoại thay đổi màu sắc:

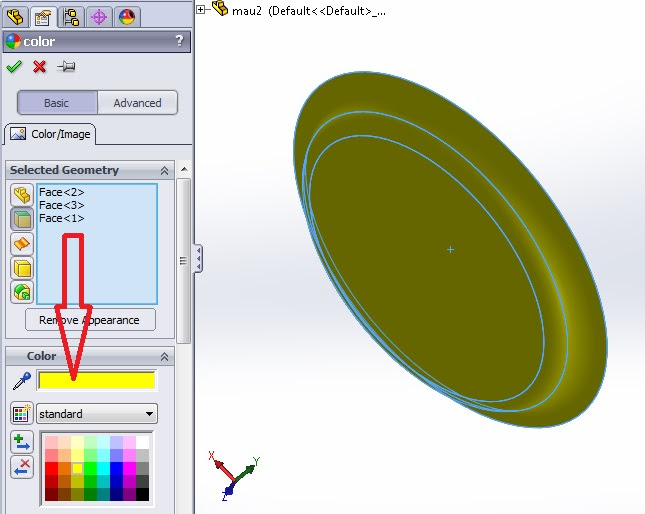

+ Thay đổi 3 mặt màu đỏ sang màu vàng:
+ Kích OK, ta đã hoàn thành chi tiết khuôn mẫu để dập cho tấm.
– Bước 2:

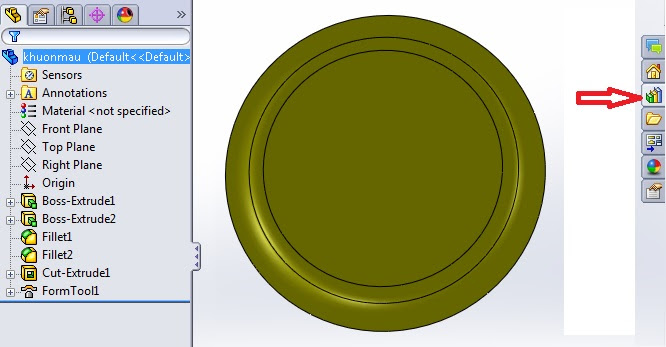

+ Cách đưa chi tiết khuôn mẫu vào thư viện Design Library như sau. Ở phía tay phải chọn vào biểu tượng .

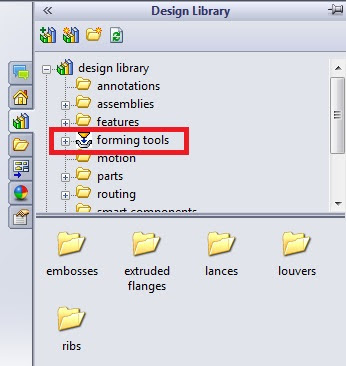

+ Ta sẽ lưu file trong thư mục forming tools của design library.

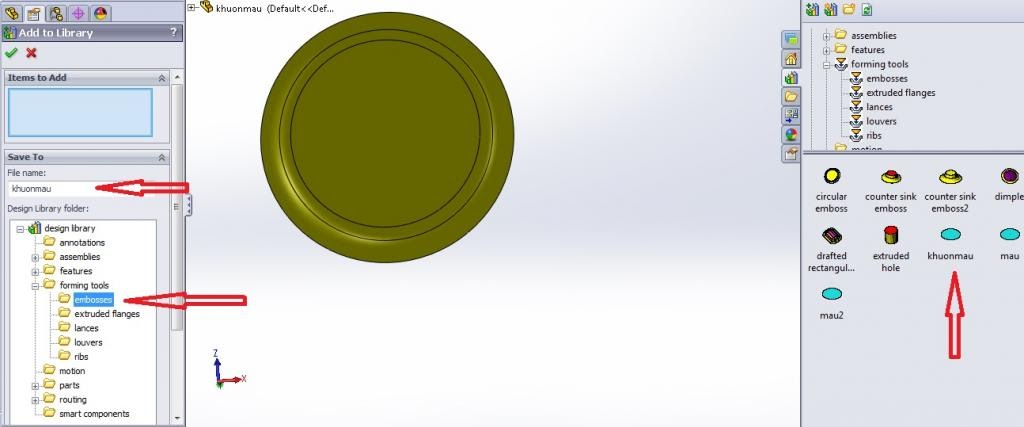

+ Để lưu được vào thư mục đó ta làm như sau. Kích vào biểu tượng Add to Library ta được:
– Bước 3:

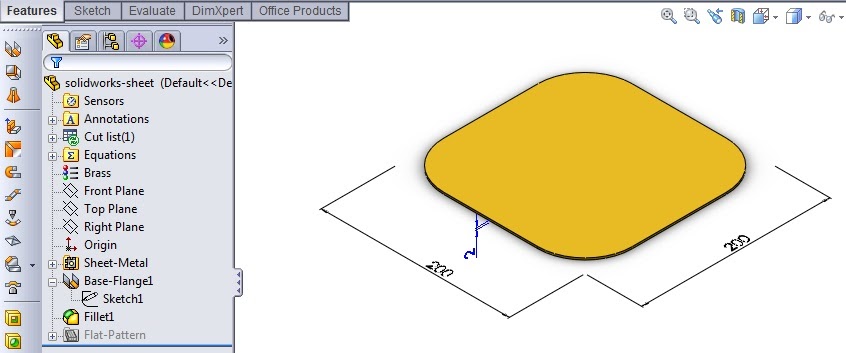

+ Bây giờ để ép khuôn mẫu vào tấm ta phải tạo tấm. Dùng lệnh Base Flange/Tab để tạo tấm kích thước 200 x 200 x 2mm và bo cung R50mm như hình:

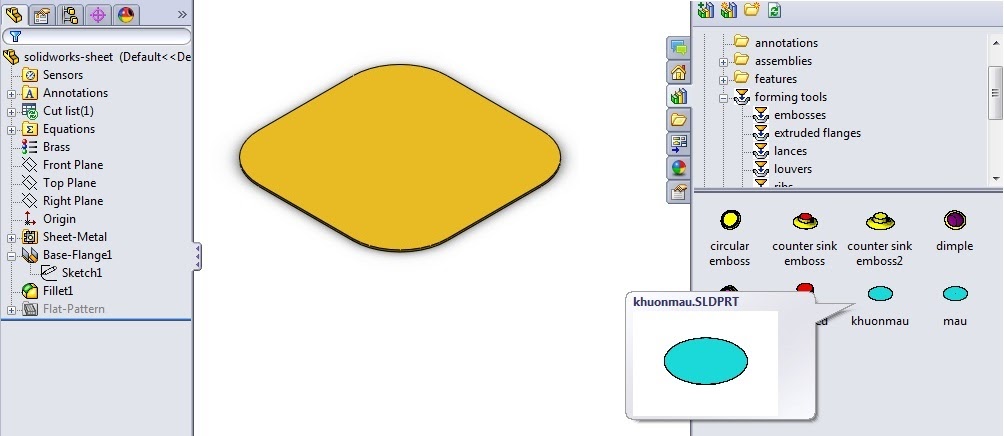

+Tiếp theo kéo thả chi tiết khuôn mẫu đã lưu trong Design Library ra và thả trên mặt phẳng cần tạo ta được như hình:

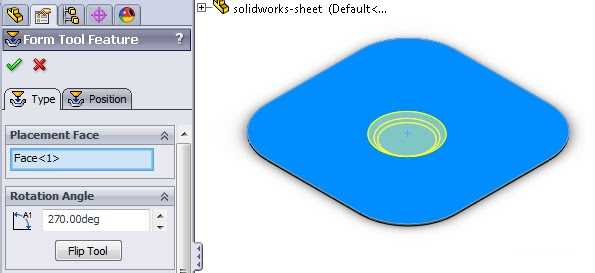

+ Kéo thả lên bề mặt tấm ta được:
+ Kích OK ta được như hình:
Xin chúc mừng! Bạn đã hoàn thành hướng dẫn này.
