A/ Vẽ chi tiết 1: ống xoắn
A1/ Chọn Top Plane và vẽ biên dạng Sketch như hình
A2/ Chọn lệnh Helix and Spiral trên thanh công cụ (hay Insert > Curve > Helix/Spiral)
Kích OK ta được
A3/ Tạo mặt phẳng Plane 1 vuông góc với biên dạng đường xoắn ống
A4/ Chọn mặt phẳng Plane 1 và vẽ biên dạng Sketch như hình:
A5/ Chọn lệnh Swept Boss/Base trên thanh công cụ (hay Insert > Boss/Base > Sweep)
Kích OK ta được
A6/ Kích lệnh Shell trên thanh công cụ (hay Insert > Features > Shell)
Ta được
A7/ Tạo Sketch như hình
Ta được:
B/ Vẽ chi tiết 2: Chậu
B1/ Chọn Top Plane và vẽ biên dạng Sketch như hình
B2/ Chọn lệnh Extruded Boss/Base trên thanh công cụ (hay Insert > Boss/Base > Extrude)
B3/ Bo tròn cạnh đáy R20mm. Dùng lệnh Fillet
B4/ Dùng lệnh Shell trên thanh công cụ (hay Insert > Features > Shell)
Ta được
B5/ Chọn mặt phẳng Right Plane và vẽ biên dạng Sketch như hình
B6/ Dùng lệnh Extruded Cut trên thanh công cụ (hay Insert > Cut > Extrude)
Ta được
C/ Vẽ chi tiết 3: viên bi
C1/ Chọn Front Plane và vẽ biên dạng Sketch như hình
C2/ Chọn Revolved Boss/Base trên thanh công cụ (hay Insert > Boss/Base > Revolve)
Ta được
D/ LẮP RÁP (ASSEMBLY)
D1/ Chọn New/ Assembly
D2/ Xuất hiện hộp thoại và chọn chi tiết như hình
Kích vào vùng đồ hạ ta được:
D3/ Kích lệnh Insert Components
D4/ Xuất hiện hộp thoại và chọn chi tiết như hình
D5/ Kích vào vùng đồ họa ta được
D6/ Chọn lệnh Mate để lắp ráp hai chi tiết với nhau. Xuất hiện hộp thoại và chọn như hình
Kích OK.
D7/ Tiếp tục chọn ràng buộc như dưới
Kích OK.
D8/ Tiếp tục chọn ràng buộc như dưới
Kích OK.
D9/ Tiếp tục chọn ràng buộc như dưới
Kích OK.
D10/ Để chắc chắn lúc mô phỏng không bị chạy chi tiết chậu ta fix cứng lại luôn
D11/ Kích lệnh Insert Components
D12/ Xuất hiện hộp thoại và chọn chi tiết như hình
Kích vào vùng đồ hạ ta được:
D13/ Chọn lệnh Mate để lắp ráp hai chi tiết với nhau. Xuất hiện hộp thoại và chọn như hình
Kích OK.
E/ MÔ PHỎNG CHUYỂN ĐỘNG VIÊN BI
E1/ Kích lệnh như hình
E2/ Xuất hiện hộp thoại và chọn như hình
E3/ Chọn tab Motio Study 1 & Motion Analysis như hình
E4/ Kích vào Motion Study Properties xuất hiện hộp thoại
E5/ Chọn Gravity
E6/ Chọn Contact
E7/ Chọn tính toán mô phỏng Calculate
E8/ Để xem lại mô phỏng ta kích nút PLAY

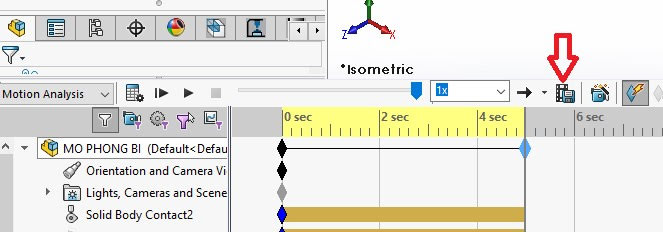

E9/ Muốn lưu sang file Video ta chọn
CHÚC MỪNG BẠN ĐÃ HOÀN THÀNH XONG BÀI HƯỚNG DẪN
