MỤC ĐÍCH: Làm quen với việc vẽ các lệnh trong Sketch.

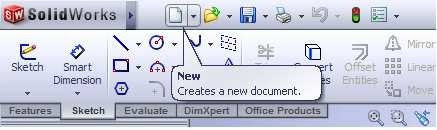

CÔNG CỤ CẦN:
Sketch
Line
Tangent Arc
Smart Dimension
Extruded Boss/Base
Plane (có 3 mặt phẳng để chọn: Front Plane / Top Plane / Right Plane)
Chọn hay kích vào chọn Insert / Sketch
Ta kích vào Normal To hay nhấn Ctrl+8 (nhấn Ctrl và 8 (*))
Lúc nay ta được mặt phẳng nằm ngang:
– Chọn công cụ Line hay vào File / Sketch Entities / Line
– Chọn điểm đầu tiên tại gốc tọa độ, kéo dài đường thẳng kích chọn bất kì điểm thứ 2, sau đó nhập tọa độ bằng 34 vào hộp thoại tại phần Parameters như hình:
– Đường thẳng thứ 2, bắt đầu từ điểm cuối đường thẳng thứ 1, kéo lên một đoạn bằng 10 như hình:
– Đường thẳng thứ 3, bắt đầu từ điểm cuối đường thẳng thứ 2, kéo nghiêng xuống một đoạn với điểm cuối cùng nằm trên đường thẳng thứ 1 và nhập giá trị như hình:
– Đường thẳng thứ 4, kéo ngang một đoạn với kích thước 22 như hình:
– Tiếp theo ta vẽ 1 cung tròn bằng lệnh Tangent Arc với đường kính bằng 34 như sau: chọn điểm cuối của đường thẳng thứ 4 làm điểm bắt đầu của cung, kéo cung lên trên và kích chọn điểm thứ 2 có tọa độ x trùng với điểm thứ 1, sau đó nhập giá trị bán kính 17 như hình:

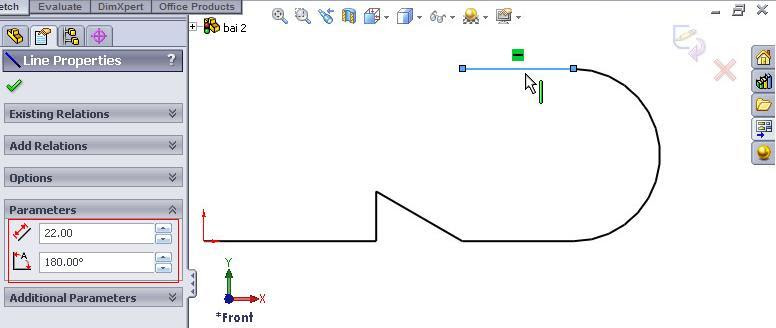

– Đường thẳng thứ 6, kéo ngang một đoạn với kích thước 22 như hình:
– Đường thẳng thứ 7, kéo xuống một đoạn với kích thước 10 như hình:
– Đường thẳng thứ 8, bắt đầu từ điểm cuối đường thẳng thứ 7, kéo nghiêng lên một đoạn với điểm cuối cùng nằm trên đường thẳng thứ 6 và nhập giá trị như hình:

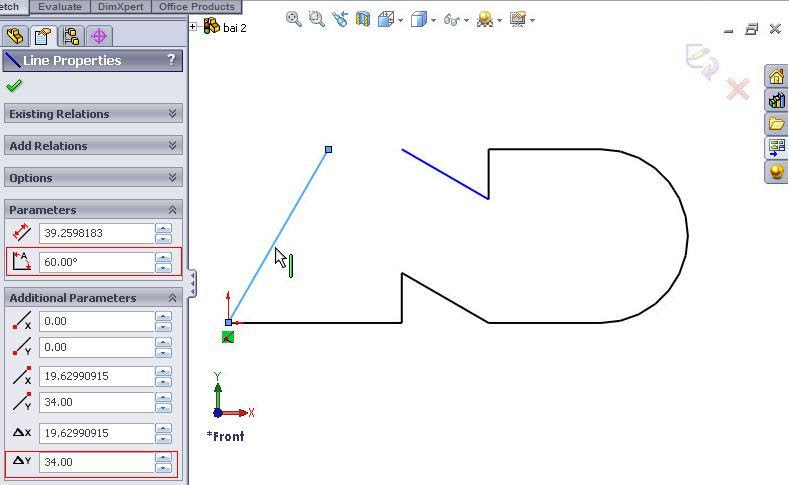

– Đường thẳng thứ 9, bắt đầu từ gốc, kéo nghiêng lên một đoạn với một góc 60° và nhập giá trị như hình:
– Đường thẳng thứ 10, là đường thẳng nối 2 điểm còn lại để tạo thành biên dạng kín như hình:
– Bây giờ biên dạng đã vẽ xong, tiếp theo dùng lệnh Extruded Boss/Base để tạo hình khối 3D với chiều dày 5 như hình:
– Kích OK là hoàn thành xong bài tập.
