MỤC ĐÍCH: Làm quen với việc vẽ các lệnh trong Sketch.
CÔNG CỤ CẦN:
Sketch
Line
Smart Dimension
Extruded Boss/Base

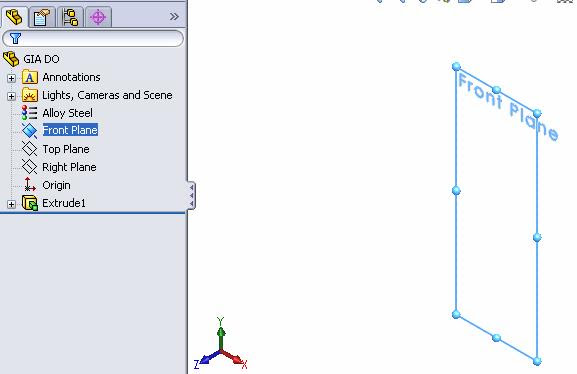

Plane (có 3 mặt phẳng để chọn: Front Plane / Top Plane / Right Plane)
Chọn hay kích vào chọn Insert / Sketch
Ta kích vào Normal To hay nhấn Ctrl+8 (nhấn Ctrl và 8 (*))
Lúc nay ta được mặt phẳng nằm ngang:
– Chọn công cụ Line hay vào File / Sketch Entities / Line
– Chọn điểm đầu tiên tại gốc tọa độ, kéo dài đường thẳng kích chọn bất kì điểm thứ 2, sau đó nhập tọa độ bằng 100 vào hộp thoại tại phần Parameters như hình:
– Tiếp theo vẽ đường thẳng thứ 2 với khoảng cách 25 so với trục X & Y. Kích chọn điển cuối của đường thẳng thứ 1, sau đó nhập khoảng cách Δx & Δy là 25 như hình:
– Đường thẳng thứ 3, bắt từ điểm cuối của đường thứ 2 vẽ lên với khoảng cách 75. Sau khi vẽ đường thẳng thứ 3 bất kì và nhập vào giá trị như hình:
– Đường thẳng thứ 4 là đường ngang với chiều dài 50, ta nhập giá trị như hình:
– Đường thẳng thứ 5 với chiều dài 15 và hướng xuống như hình:
– Đường thẳng thứ 6 với chiều dài 50, hướng nằm ngang như hình:
– Đường thẳng thứ 7 với chiều dài 15, vẽ dọc lên trên như hình:
– Đường thẳng thứ 8 với chiều dài 50, vẽ ngang như hình:
– Đường thẳng thứ 9 với chiều dài 75, kéo dọc xuống dưới như hình:
– Đường thẳng thứ 10, nối hai điểm lại tạo thành một biên dạng kín như hình:
– Bây giờ biên dạng đã vẽ xong, tiếp theo dùng lệnh Extruded Boss/Base để tạo hình khối 3D với chiều dày 5 như hình:
– Kích OK là hoàn thành xong bài tập.
