1/ Chọn mặt phẳng Front Plane. Vẽ biên dạng Sketch như hình
2/ Sử dụng lệnh Revolved Boss/Base (hay Insert > Boss/Base > Revolve)
Ta được
3/ Bo tròn các cạnh với R=1 mm. Sử dụng lệnh Fillet (hay Insert > Features > Fillet/Round)
4/ Chọn mặt phẳng Front Plane. Vẽ biên dạng Sketch như hình
5/ Sử dụng lệnh Revolved Boss/Base (hay Insert > Boss/Base > Revolve)
Ta được
6/ Chọn mặt phẳng Front Plane. Vẽ biên dạng Sketch như hình
7/ Sử dụng lệnh Revolved Cut (hay Insert > Cut > Revolve)
Ta được
8/ Sử dụng lệnh Circular Pattern (hay Insert > Pattern/Mirror > Circular Pattern)
Ta được
9/ Tạo mặt phẳng Plane 1
10/ Chọn mặt phẳng Plane 1. Vẽ biên dạng Sketch như hình
11/ Sử dụng lệnh Extruded Cut (hay Insert > Cut > Extrude) và chọn thông tin như hình
Ta được
12/ Sử dụng lệnh Circular Pattern (hay Insert > Pattern/Mirror > Circular Pattern) và chọn thông tin như hình
Ta được
14/ Sử dụng lệnh Fillet (hay Insert > Features > Fillet/Round) và bo tròn với R4mm
Ta được
15/ Sử dụng lệnh Combine (hay Insert > Features > Combine) để kết hợp thành 1 body
16/ Chọn mặt phẳng Front Plane. Vẽ biên dạng Sketch như hình
17/ Sử dụng lệnh Revolved Boss/Base (hay Insert > Boss/Base > Revolve)
Ta được
18/ Sử dụng lệnh Fillet (hay Insert > Features > Fillet/Round) và bo tròn với R1mm
19/ Tiếp theo chọn 1 logo xe BWM bạn thích. Đây là 1 hình ví dụ
20/ Trong phần Decal chèn hình logo. Thực hiện các bước như sau
Tiếp theo chọn

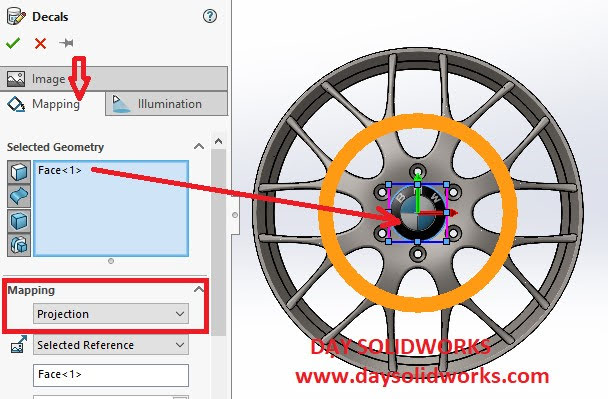

Chuyển qua Tab Mapping
Sau khi kích OK ta được
