TRẢI TẤM PHẲNG CHO BĂNG TẢI TRỤC VÍT SOLIDWORKS

TRẢI TẤM PHẲNG CHO BĂNG TẢI TRỤC VÍT SOLIDWORKS

1. Mở Part mới. Kích NEW / PART

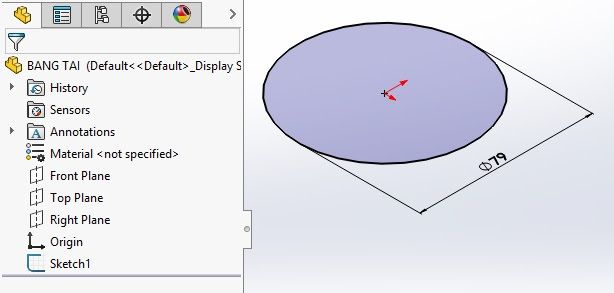

2. Chọn mặt phẳng TOP PLANE, tạo sketch và vẽ biên dạng như hình

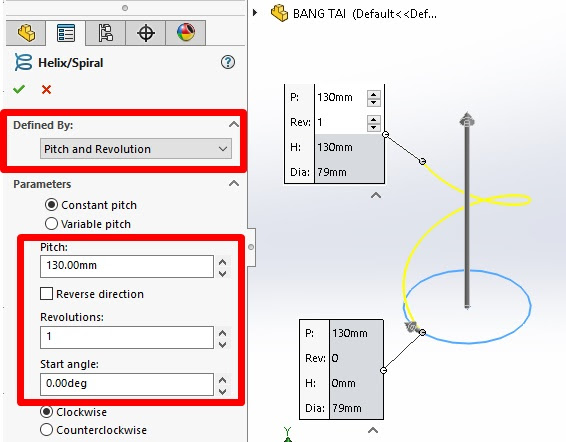

3. Chọn lệnh Helix and Spiral  trên thanh công cụ Curves (hay Insert > Curve > Helix/Spiral)

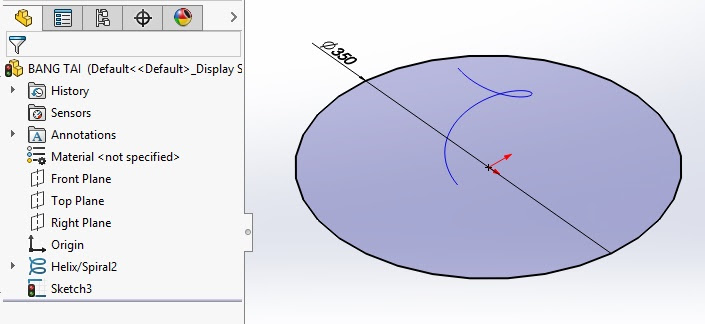

4. Chọn mặt phẳng TOP PLANE, tạo sketch và vẽ biên dạng như hình

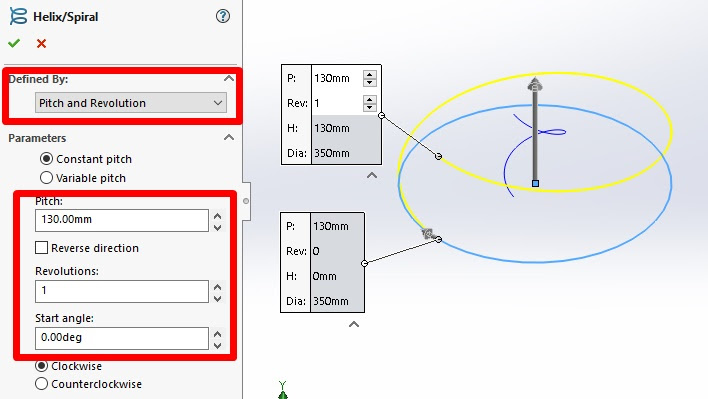

5. Chọn lệnh Helix and Spiral  trên thanh công cụ Curves (hay Insert > Curve > Helix/Spiral)

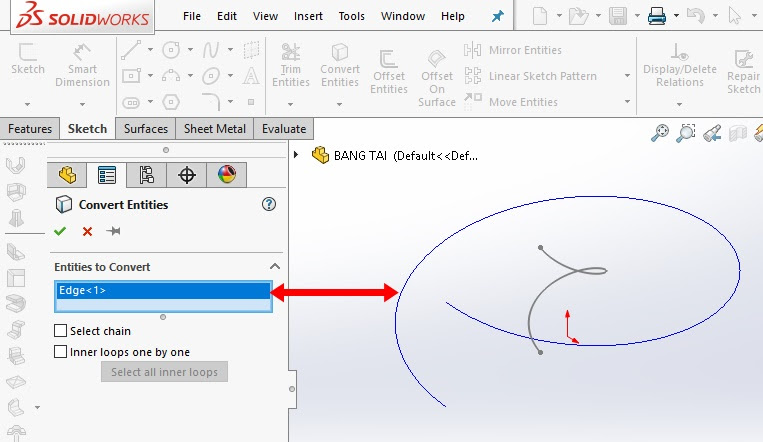

6. Tạo 3D sketch thứ 1 và convert lại đường helix thứ 1.

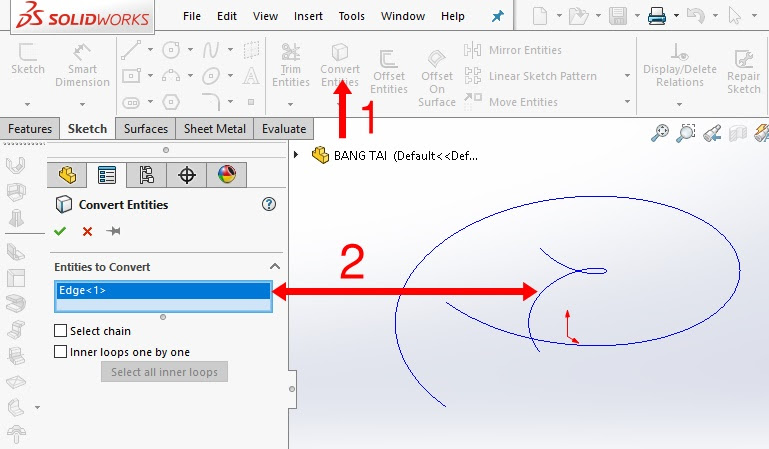

7. Tạo 3D sketch thứ 2 và convert lại đường helix thứ 2.

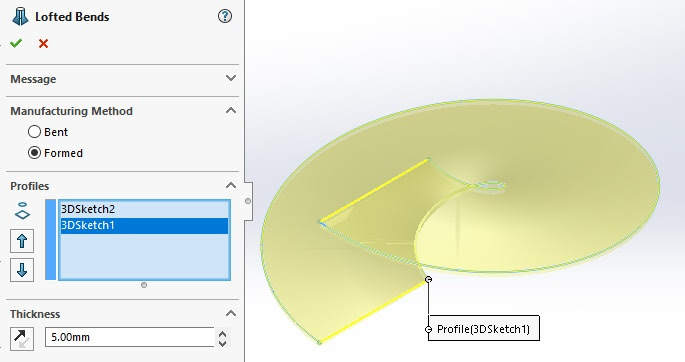

8. Chọn lệnh Lofted Bend  (Công cụ Sheet Metal) (hay Insert > Sheet Metal > Lofted Bends)

Và chọn thông tin như hình

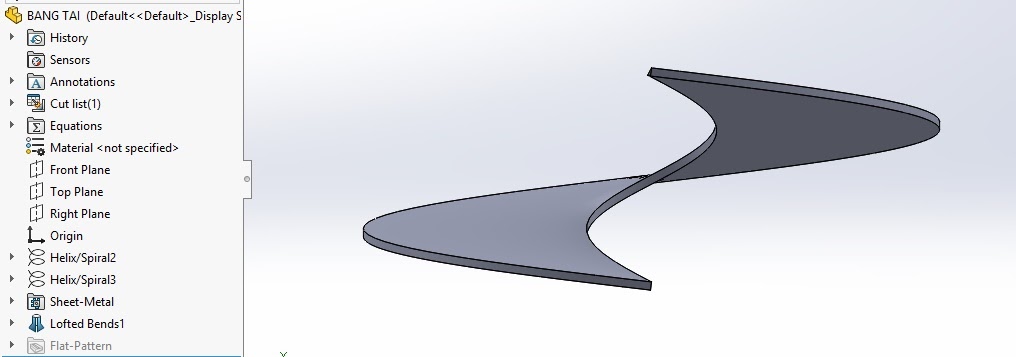

Kích OK ta được

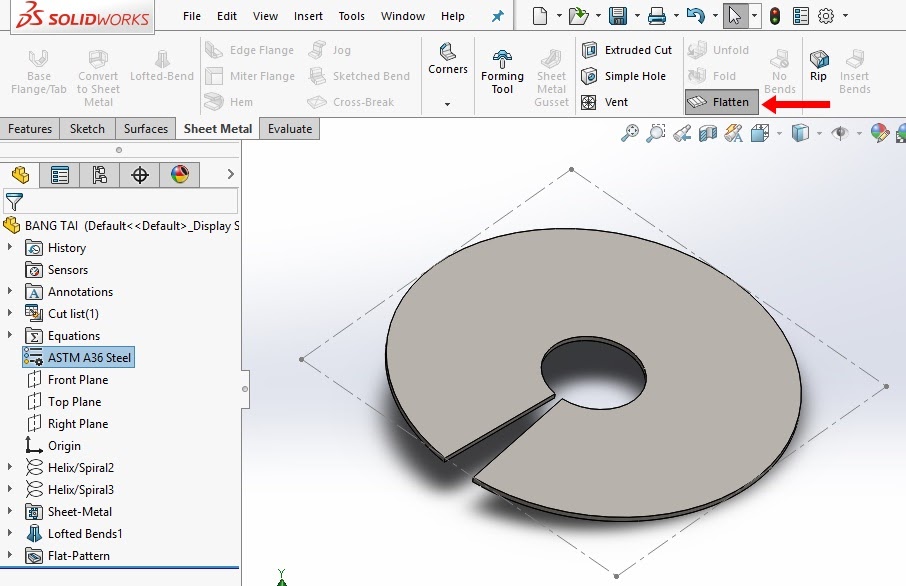

9. Trải phẳng băng tải trục vít. Chọn lệnh Flatten  (Công cụ Sheet Metal) (hay Insert > Sheet Metal > Flatten)

VIDEO HƯỚNG DẪN:
