1/ Mở cửa sổ Part để bắt đầu vẽ chi tiết: File / New / Part
2/ Chọn mặt phẳng Top Plane và kích phải chuột chọn Sketch
3/ Vẽ đường tròn với R35mm
4/ Tạo khối với chiều dày 15mm.Sử dụng lệnh Insert > Boss/Base > Extrude
5/ Chọn mặt phẳng Right Plane và kích phải chuột chọn Sketch
6/ Vẽ biên dạng như hình

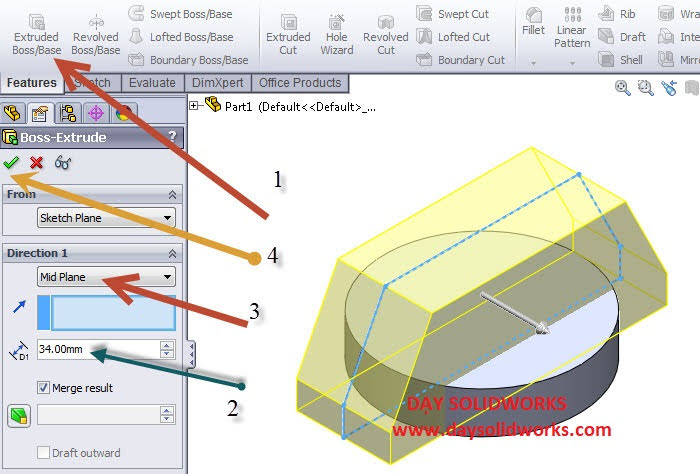

7/ Đùn khối ra 2 bên với chiều dày 34mm.
8/ Chọn mặt phẳng Top Plane và kích phải chuột chọn Sketch
9/ Vẽ đường tròn R25mm
10/ Đùn khối lên thêm 80mm
11/ Chọn mặt phẳng trên cùng và chọn lệnh Sketch.
12/ Vẽ hình chữ nhật 60 x 22mm
13/ Cắt biên dạng bên ngoài hình chữ nhật trên xuống 40mm. Sử dụng lệnh Insert > Cut > Extrude
14/ Chọn mặt phẳng Front Plane và kích phải chuột chọn Sketch
15/ Vẽ hình chữ nhật 43 x 18mm như hình
16/ Cắt đùn về 2 phía. Sử dụng lệnh Insert > Cut > Extrude
Chúc mừng bạn đã hoàn thành bài tập
