1/ Chọn mặt Top Plane. Vẽ biên dạng
2/ Dùng lệnh Extruded Boss/Base (hay Insert > Boss/Base > Extrude) tạo ống tròn dài 84mm
3/ Tạo mặt phẳng song song với mặt phẳng Front Plane & tiếp xúc với ống tròn. Chọn lệnh Plane (hay Insert > Reference Geometry > Plane) và chọn thuộc tính như hình:
4/ Chọn mặt phẳng mới tạo Plane 1 và vẽ biên dạng Sketch như hình
5/ Dùng lệnh Wrap (hay Insert > Features > Wrap). Chọn tiếp thuộc tính Deboss để cắt
Kích OK ta được

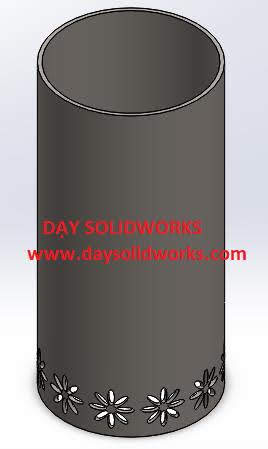

6/ Dùng lệnh Circular Pattern (hay Insert > Pattern/Mirror > Circular Pattern) để tạo 11 bông hoa quanh ống
Kích OK ta được
7/ Dùng lệnh Linear Pattern (hay Insert > Pattern/Mirror > Linear Pattern) để tạo 4 dãy bông hoa dọc theo chiều dài ống. Khoảng cách 20mm.
Kích OK ta được
8/ Tạo trục của ống
9/ Tạo mặt phẳng quay quanh trục và tạo với mặt phẳng Right Plane một góc 16.36 độ ta được Plane 2
10/ Tạo mặt phẳng Plane 3 vuông góc với Plane 2 và tiếp xúc với ống
11/ Chọn mặt phẳng mới tạo Plane 3 và vẽ biên dạng Sketch như hình
12/ Dùng lệnh Wrap (hay Insert > Features > Wrap). Chọn tiếp thuộc tính Deboss để cắt
Kích OK ta được
13/ Dùng lệnh Circular Pattern (hay Insert > Pattern/Mirror > Circular Pattern) để tạo 11 bông hoa quanh ống
Kích OK ta được
14/ Dùng lệnh Linear Pattern (hay Insert > Pattern/Mirror > Linear Pattern) để tạo 4 dãy bông hoa dọc theo chiều dài ống. Khoảng cách 20mm.
Kích OK ta được
