1/ Mở cửa sổ Part để bắt đầu vẽ chi tiết: File / New / Part

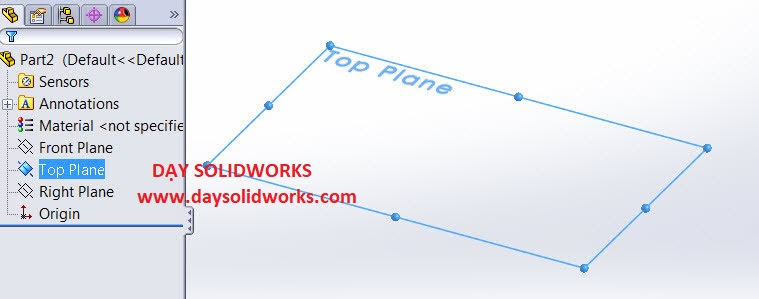

2/ Chọn mặt phẳng Top Plane
3/ Chọn Sketch
4/ Vẽ hình chữ nhật 70x50mm như hình:
5/ Sử dụng lệnh Extruded Boss/Base (hay Insert > Boss/Base > Extrude) và đùn khối 3D với chiều dày 20mm.
6/ Chọn mặt phẳng & vẽ biên dạng Sketch như hình:
7/ Sử dụng lệnh Extruded Cut (hay Insert > Cut > Extrude) cắt biên dạng như hình.
Ta được
8/ Bo tròn 2 cạnh với R15mm bằng lệnh Fillet
Ta được
9/ Dựng mặt phẳng phụ trợ góc 30°. Chọn Plane
– Chọn mặt phẳng
– Chọn cạnh làm trục quay góc.
– Nhập giá trị góc cần quay 30°.
10/ Chọn mặt phẳng Plane 1 và vẽ biên dạng Sketch như hình:
Ta được
11/ Sử dụng lệnh Extruded Boss/Base (hay Insert > Boss/Base > Extrude) và đùn khối 3D như hình.
12/ Chọn mặt phẳng Plane 1 và vẽ biên dạng Sketch như hình:
13/ Sử dụng lệnh Extruded Cut
Chúc mừng bạn đã hoàn thành bài tập
