PART 3 – Back leg left – Sleek Chair

1/ Chọn mặt phẳng Front Plane. Vẽ biên dạng Sketch như hình

2/ Dùng lệnh Extruded Boss/Base (hay Insert > Boss/Base > Extrude) tạo bề dày 38.1mm

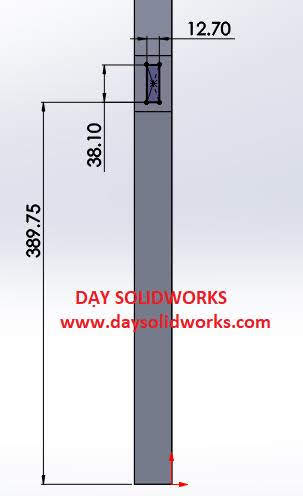

3/ Chọn mặt phẳng như hình

4/ Tạo sketch và vẽ biên dạng:

5/ Dùng lệnh Extruded Cut (hay Insert > Cut >  Extrude), cắt sâu 12.7mm:

6/ Chọn mặt phẳng như hình

7/ Tạo sketch và vẽ biên dạng:

8/ Dùng lệnh Extruded Cut (hay Insert > Cut >  Extrude), cắt sâu 12.7mm:

9/ Chọn mặt phẳng như hình

10/ Tạo sketch và vẽ biên dạng:

11/ Dùng lệnh Extruded Cut (hay Insert > Cut >  Extrude), cắt sâu 12.7mm:

11/ Ta được

12/ Chọn vật liệu. Kích chuột phải vào Material, chọn Edit Material:

13/ Xuất hiện hộp thoại và chọn vật liệu gỗ Balsa như hình:

14/ Ta được:

15/ Khai báo thông tin cho bảng list vật tư. Kích File / Properties

16/ Xuất hiện hộp thoại và khai thông tin

VIDEO HƯỚNG DẪN

Tham khảo thêm một số bài hướng dẫn ở dưới:

http://daysolidworks.com/part-1-front-leg-left-sleek-chair/

http://daysolidworks.com/part-2-front-rail-sleek-chair/
