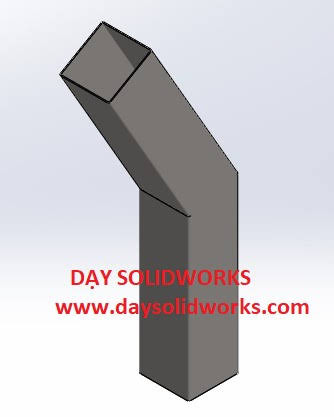

CHI TIẾT:
LẮP RÁP
THÔNG TIN ỐNG:
TIẾN HÀNH THỰC HIỆN:
A/ VẼ CHI TIẾT 2 ỐNG: ONG TREN & ONG DUOI
A1/ Chọn mặt phẳng Right Plane và vẽ biên dạng Sketch như hình
A2/ Chọn mặt phẳng Front Plane và vẽ biên dạng Sketch như hình
A3/ Chọn lệnh Sweep như hình:
Ta được
A4/ Chọn mặt phẳng của ống như hình:
A5/ Tạo Sketch và vẽ biên dạng như hình:
A6/ Dùng lệnh Extruded Cut (hay Insert > Cut > Extrude)
Ta được
A7/ Lưu Save as lại với tên ONG DUOI
A8/ Tiếp tục lấy chi tiết ONG DUOI lưu Save as thêm chi tiết nữa với tên ONG TREN.
A9/ Bạn Edit lại lệnh Extruded Cut như hình
Xuất hiện hộp thoại và chọn thuộc tính như hình
Ta được
B/ THỰC HIỆN LẮP RÁP 2 ỐNG.
B1/ Mở lệnh lắp ráp File / New
Xuất hiện môi trường lắp ráp (Assembly). Lần lượt đưa 2 chi tiết ONG DUOI & ONG TREN vào.
B2/ Trong môi trường lắp ráp, trên cây thư mục chọn như hình
B3/ Xuất hiện hộp thoại chọn chi tiết ONG DUOI
B4/ Kích vào vùng đồ họa
B5/ Chọn lệnh Insert Components
B6/ Chọn chi tiết ONG TREN
B7/ Kích vào vùng đồ họa
RÀNG BUỘC 2 CHI TIẾT
B8/ Chọn lệnh Mate như hình
B9/ Ràng buộc 2 mặt trùng nhau với 2 mặt
B10/ Ràng buộc đồng tâm
B11/ Ràng buộc trùng nhau
Ta được
